Автоматизация 6. Napalm

Приветствую всех читателей цикла, мы продолжаем знакомиться с инструментами по автоматизации конфигурирования сетевой инфраструктуры.

Предыдущие статьи:

  1. Краткая теория SDN и предпосылок автоматизации
  2. Практика с TelnetLib
  3. Практика с Paramiko
  4. Практика с Netmiko. Часть 1
  5. Практика с Netmiko. Часть 2


Теория по Napalm

Прежде чем рассказывать о новой библиотеке, позволим себе небольшое лирическое отступление.

После того, как мы достаточно подробно изучили Netmiko, казалось бы все наши потребности будут удовлетворены и мы можем выполнять любые задачи. Но как известно - аппетит растет во время еды, и вот уже у нас рождаются новые "хотелки" в виде более глубокой работы с конфигурацией оборудования: версионирование изменений, откат к предыдущей конфигурации и пр. Подобные задачи уже не решить с помощью Netmiko, который отлично справляется с базовым взаимодействием с сетевым оборудованием (сбор и отправка конфигурации, установка соединения и т.д).

Библиотека Napalm (Network Automation and Programmability Abstraction Layer with Multivendor support), опенсорсный проект написан на языке Python, содержит различные функции для взаимодействия с различными сетевыми ОС за счет единого API.

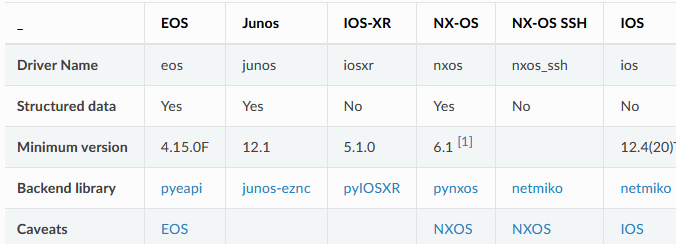

По своей архитектуре, Napalm требует определенного драйвера для работы с тем или иным вендором. В официальный список - "Napalm Core Developers" (нативная поддержка взаимодействия с ОС) входят:

Napalm требует определенного драйвера для работы с тем или иным вендором

Как вы можете заметить из таблицы, представленной выше, далеко не все системы поддерживаются, поскольку для них нет драйвера. Кроме того, есть ограничения по версии ОС и поддерживаемым функциям. Например, IOS не имеет своего API для отправки команд, поэтому внутри Napalm используется библиотека Netmiko.

В свою очередь, на Github есть репозиторий "Community Drivers", где отдельные разработчики-энтузиасты предлагают драйвера для неподдерживаемых изначально сетевых ОС (ссылка). За счет сообщества, вы сможете опробовать Napalm с такими системами как VyOS, Dlink, FortiOS и др.

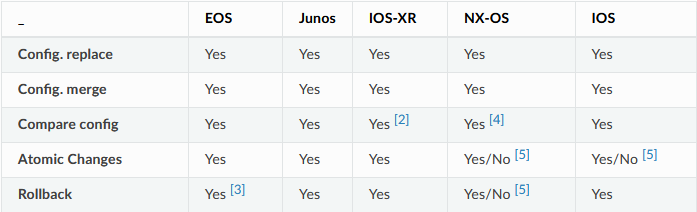

Кроме ограничений, связанных с наличием соответствующего драйвера, также есть матрица поддержки функций Napalm:

Матрица поддержки функций Napalm

В целом почти все опции работают:

  • замена конфигурации;
  • добавление конфигурации;
  • сравнение конфигурации;
  • откат изменений.


Укажем расшифровку примечаний:

[2] - Реализовано за счет API Napalm, по скольку не поддерживается ОС изначально.
[3] - Не поддерживается, но эмулируется.
[4] - Для слияний, часть возможностей по сравнению - отсутствует.
[5] - Не поддерживается, но эмулируется.

С более подробным описанием функций возможно ознакомиться в официальном документе по Napalm, крайне рекомендовано понимать их назначение, прежде чем писать какой-либо скрипт.

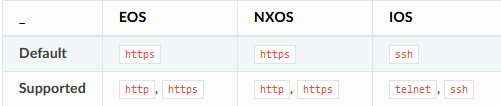

В качестве сетевого протокола по доставке команд используются:

Сетевой протокол по доставке команд

Установка

Для начала потребуется установить библиотеку Napalm на ваш хост управления, стабильно пакет работает в Linux, поэтому мы остановимся на одном из его дистрибутивов (Ubuntu).

apt-get update
apt-get install python -y
apt-get install build-essential libssl-dev libffi-dev -y
apt-get install python3-pip -y
pip3 install -U cryptography
pip3 install -U netmiko
pip3 install -U napalm
pip3 install -U simplejson

Кроме установки пакета самой библиотеки Napalm, также понадобится: python3, pip, cryptography, netmiko, simplejson.

После успешной установки, начинаем знакомство с базовым синтаксисом библиотеки и ее возможностями, для установки соединения с сетевым оборудованием потребуются строки кода:

"> from napalm import get_network_driver
"> driver = get_network_driver("eos")
"> device = driver("192.168.76.10", "admin", "pass")
"> device.open()

  1. импортируется общая библиотека драйверов;
  2. указывается драйвер устройства в переменной "driver";
  3. объявляется переменная "device", которая содержит необходимые параметры для подключения;
  4. устанавливается соединение.

Первые скрипты

После первичной инициализации подключения, становятся доступны команды по работе с конфигурацией:

from napalm import get_network_driver # импорт драйвера
driver = get_network_driver("ios") # выбор типа OS
iosvl2 = driver("192.168.122.72", "david", "cisco") # параметры
iosvl2.open()
ios_output = iosvl2.get_facts()# сбор фактов
print (ios_output)

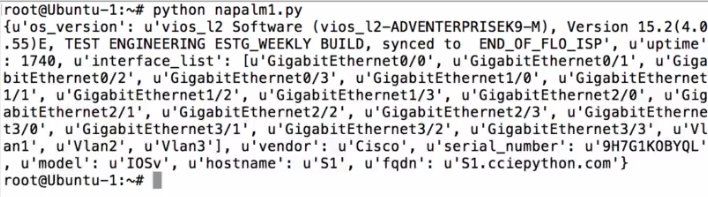

После выполнения скрипта, на экране пользователя вывелись факты об устройстве

Как видим, после выполнения скрипта, на экране пользователя вывелись факты об устройстве, согласно методу - "get_facts". Информации достаточно много, пусть и не в самом удобно читаемом виде.

Чтобы решить проблему с выводом, мы используем библиотеку json. Формат JSON является структурированным текстовым типом данных, достаточно удобным для чтения человеком. Добавим следующие строки в предыдущий скрипт, как первую и последнюю строчку (вместо обычного print) соответственно:

import json
print json.dumps(ios_output, indent=4)

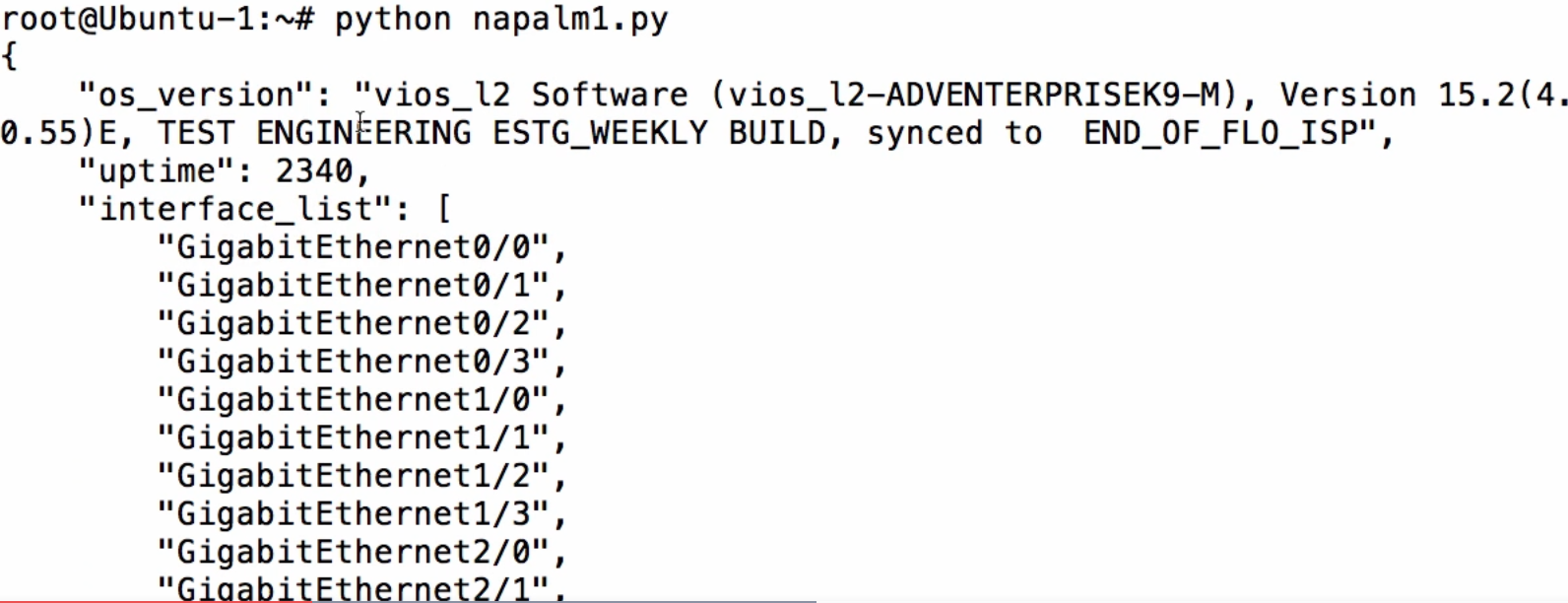

После изменений получим вывод:

Соответственно, получили данные от сетевого оборудования Cisco, которые представлены в формате JSON, что в разы повышает их читаемость и удобство для дальнейшей работы.

Сравнение конфигурации

Прежде чем отправлять какие-либо изменения в конфигурацию вашего сетевого устройства, с помощью Napalm появляется возможность сравнить настройки (доступно при поддержке ОС).

Считаем файл-кандидат с новыми настройками и вызовем метод сравнения настроек:

"> device.load_replace_candidate(filename="test/new_good.conf")
"> print(device.compare_config())

+ hostname pyeos-unittest-changed
- hostname pyeos-unittest
router bgp 65000
   vrf test
     + neighbor 1.1.1.2 maximum-routes 12000
     + neighbor 1.1.1.2 remote-as 1
     - neighbor 1.1.1.1 remote-as 1
     - neighbor 1.1.1.1 maximum-routes 12000
   vrf test2
     + neighbor 2.2.2.3 remote-as 2
     + neighbor 2.2.2.3 maximum-routes 12000
     - neighbor 2.2.2.2 remote-as 2
     - neighbor 2.2.2.2 maximum-routes 12000
interface Ethernet2
+ description ble
- description bla

Библиотека наглядно выводит ожидаемые изменения на экран пользователя, где знаками "+" и "-" отмечены новые строки или те, которые будут удалены, соответственно.

Для того чтобы принять изменения, посылается команда:

"> device.commit_config()

Если вы изменили свое решение и не хотите применять новые настройки, то:

"> device.discard_config()

Слияние конфигураций

В целом логика та же, что и в предыдущем сценарии отправки новой конфигурации, только необходимо передавать новый файл при вызове метода слияния:

"> device.load_merge_candidate(config="test\description bla")
"> print(device.compare_config())
configure
hostname test
interface Ethernet2
description bla
end

Для того чтобы принять изменения, посылается команда:

"> device.commit_config()

Если вы изменили свое решение и не хотите применять новые настройки, то:

"> device.discard_config()

Откат принятой конфигурации

Может возникнуть ситуация, когда после операции device.commit_config()необходимо будет откатить изменения, библиотека поддерживает эту функцию:

"> device.rollback()

Окончание сессии

Наконец, для завершения соединения с оборудованием достаточно команды:

"> device.close()

Вместо заключения

Сегодня мы познакомились с библиотекой Napalm, способной гибко взаимодействовать с конфигурацией сетевого оборудования, позволяя учитывать примененную версию настроек, откатывать изменения и т.д. Далее планируется еще одна статья по Napalm, где уже будут разобраны исключительно готовые скрипты для решения различных практических кейсов, на сегодня всё, до встречи на NAG.ru.
