Приветствую читателей цикла об автоматизации работы с сетевым оборудованием, после чуть затянувшегося перерыва мы продолжаем писать о различных программных инструментах . В конце предыдущей статьи, в которой мы познакомились с Paramiko, был упомянут модуль, разработанный сетевыми инженерами для сетевых инженеров.
Итак, Netmiko - это Python библиотека для работы с сетевыми устройствами, в качестве инициализации соединений она использует Paramiko, но содержит много встроенных методов и классов "под капотом".
Библиотека не входит в список стандартных модулей для Python 3, поэтому ее требуется установить:
pip install netmiko
В первую очередь рекомендовано ознакомиться со списком поддерживаемых сетевых ОС, из стабильных это:
Кратко об истории создания:
Разработчики, в частности сетевые инженеры, часто сталкивались с архитектурными (системными) ограничениями того или иного сетевого оборудования при написание различных скриптов, что не позволяло унифицировать его применение и вызывало ошибки выполнения.
Например, HP ProCurve свитчи выводят символы в ANSI-кодировке или Cisco требует дополнительные режимы в терминале (enable, configure terminal ) и пр. Это побудило написать библиотеку Netmiko, где уже будет задана логика взаимодействия с сетевым устройством в зависимости от его ОС.
Напомню, в Python3 есть удобная возможность тестировать команды, для этого достаточно лишь вызвать сам интерпретатор:
python3
Первично, нужно импортировать функцию ConnectHandler и подготовить переменную типа словарь, в котором будут заданы необходимые параметры для SSH-подключения.
In [1]: from netmiko import ConnectHandler
In [2]: cisco = { ...: "device_type": "cisco_ios", ...: "host": "cisco.domain.com", ...: "username": "admin", ...: "password": "cisco123", ...: }
После того, как определили "device_type": "cisco_ios", можем создавать соединение с устройством. Список поддерживаемых видов ОС доступен по ссылке.
Для удобства передадим функцию в переменную "net_connect", ее будет использовать далее при отправке команд и т.д.
In [3]: net_connect = ConnectHandler(**cisco)
С помощью ** мы передаем ключ-значение в функцию ConnectHandler, более подробно о теории по ссылке. Альтернативно возможно отправить параметры функции вручную:
net_connect2 = ConnectHandler(device_type="cisco_ios", host="cisco.domain.com", username="admin", password="cisco123")
После создания переменной "net_connect" и загрузки в нее параметров, можно убедиться что SSH-соединение установлено:
In [5]: net_connect.find_prompt()Out[5]: "cisco3#"
Получен ответ (Out[5]:) от сетевого устройства, сессия активна, находимся в режиме enable (Cisco OS).
В качестве первой задачи после подключения, рассмотрим получение вывода результата выполнения команды на экране пользователя (инициатора скрипта). Благодаря прописанной логике, в Netmiko достаточно вызвать следующий метод:

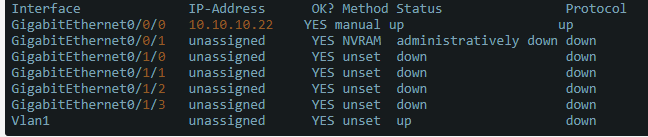

In [6]: output = net_connect.send_command("show ip int brief")In [7]: print(output)
Что произошло внутри ? В строке 6 была определена переменная "оutput", которой был передан класс "net_connect" - с данными о подключение и вызван метод "send_command".
Со стороны сетевого устройства: произошла успешная инициализация SSH-соединения, вход в режим enable и отправка команды "show ip int brief" в терминал.Далее осталось лишь записать вывод в переменную "оutput"и вывести ее на экран.
Отработает ли метод, если внутри команды задать еще одно условие для выполнения?
In [8]: output = net_connect.send_command("show run | inc logging")In [9]: print(output)
В In [8] передана команда с просмотром текущего конфига (show run) и ее вывод передан в конвейер Pipeline для команды "inc logging". Соответственно, результат представлен на скриншоте, запрашиваемый параметр выведен.
После того, как рассмотрели сбор данных с одного устройства, выполним задачу по опросу нескольких сетевых устройств, причем в топологии будут различные вендоры (сетевые ОС).
In [1]: from netmiko import ConnectHandler #Импорт библиотеки
"Создание словарей с информацией об устройствах"
In [2]: cisco3 = {
...: "device_type": "cisco_ios",
...: "host": "cisco3.domain.com",
...: "username": "admin",
...: "password": "cisco123",
...: }
...:
In [3]: cisco_asa = {
...: "device_type": "cisco_asa",
...: "host": "10.10.10.88",
...: "username": "admin",
...: "password": "cisco123",
...: "secret": "cisco123",
...: }
...:
In [4]: cisco_xrv = {
...: "device_type": "cisco_xr",
...: "host": "10.10.10.77",
...: "username": "admin",
...: "password": "cisco123",
...: }
Далее нам понадобится уже известный цикл FOR, с помощью которого мы сможем последовательно подключаться к каждому из сетевых устройств и предоставлять вывод:
for a_device in all_devices:
...: net_connect = ConnectHandler(**a_device)
...: output = net_connect.send_command("show arp")
...: print(f"\n\n--------- Device {a_device["device_type"]} ---------")
...: print(output)
...: print("--------- End ---------")

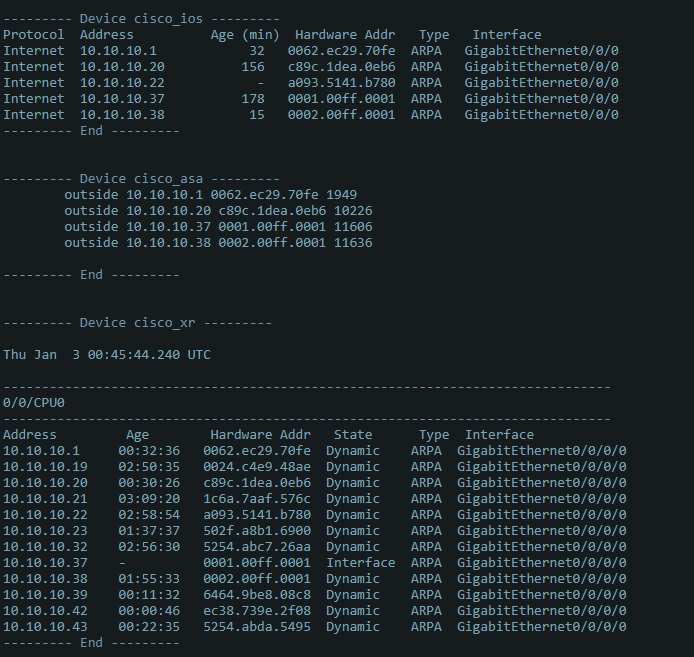

В примере будет запрошена таблица ARP:
В завершение сегодняшней статьи рассмотрим еще одну задачи по формированию списка VLAN на 3 сетевых коммутаторах:
"Формирование словарей с данными о сетевых устройствах"
iosv_l2_s1 = {]
"device_type": "cisco_ios",
"ip": "192.168.122.72",
"username": "david",
"password": "cisco"
}
iosv_l2_s2 = {
"device_type": "cisco_ios",
"ip": "192.168.122.82",
"username": "david",
"password": "cisco"
}
iosv_l2_s3 = {
"device_type": "cisco_ios",
"ip": "192.168.122.83",
"username": "david",
"password": "cisco"
}
all_devices = [iosv_l2_s1, iosv_l2_s2, iosv_l2_s3# Запись словарей в список
"Запуск цикла для последовательного подключения к оборудованию"for devices in all_devices:
net_connect = ConnectHandler(**devices) # считывание пары ключ-значение for n in range (2,21): # внутренний цикл от 2 до 21 print ("Creating VLAN " + str(n)) # вывод на экран строки о создание VLAN с номером config_commands = ["vlan " + str(n), "name Python_VLAN " + str(n)] # формирование команды для отправки output = net_connect.send_config_set(config_commands)# отправка команды на устройство print (output) # вывод на экран переданной конфигурации
Небольшая шпаргалка по методам взаимодействия с оборудованием:
net_connect.send_command() - отправка единичной команды, по умолчанию возвращает вывод;net_connect.send_command_timing() - отправка команды по таймингу, по умолчанию возвращает вывод;net_connect.send_config_set() - отправка списка команд;net_connect.send_config_from_file() - отправка конфигурации из указанного файла;net_connect.save_config() - сохранить текущую конфигурацию в режиме startup-config;net_connect.enable() - Вход в enable mode;net_connect.disconnect() - Закрытие соединения.Сегодня мы начали знакомиться с многофункциональной библиотекой Netmiko, разобрали некоторые практические задачи, которые вы уже сможете выполнить самостоятельно по аналогии с примерами. Планируется 2 статья по этой библиотеке, где уже будет больше практических примеров, позволяющих еще больше автоматизировать ваши рутинные задачи.
