Очистка водоема и трассировка оптической кабельной линии

При строительстве линий связи основной проблемой является отсутствие или низкое качество исполнительной документации. Масса времени тратится на поиск места залегания (трассировку) проложенного кабеля связи.

Особенно, когда этот кабель был проложен по дну водоема. С точки зрения технологии — это наиболее простой способ прокладки ВОЛС. Кабель просто укладывается на дно водоема. При илистом дне такой кабель постепенно погружается в ил, где и останется на долгие годы.

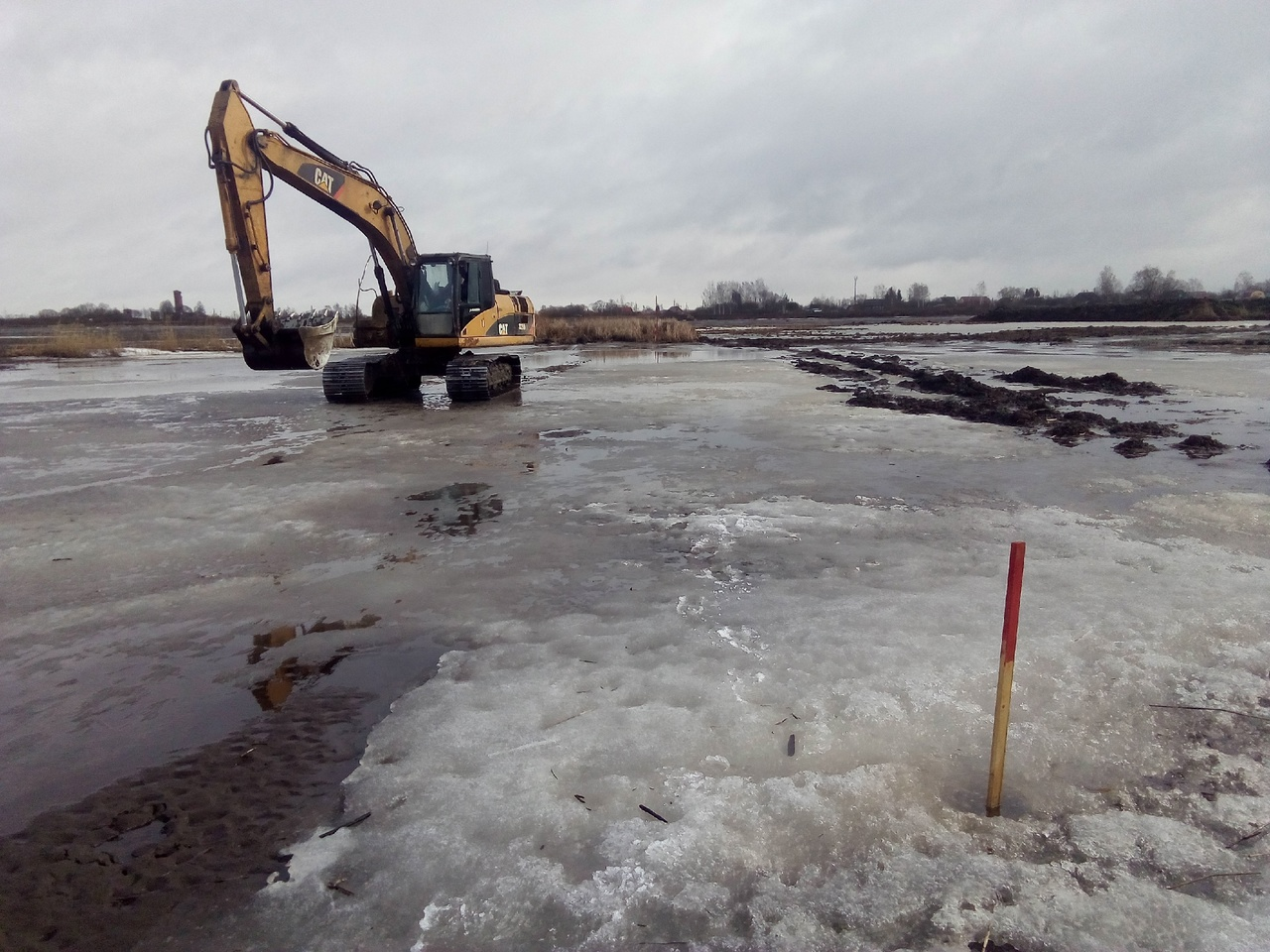

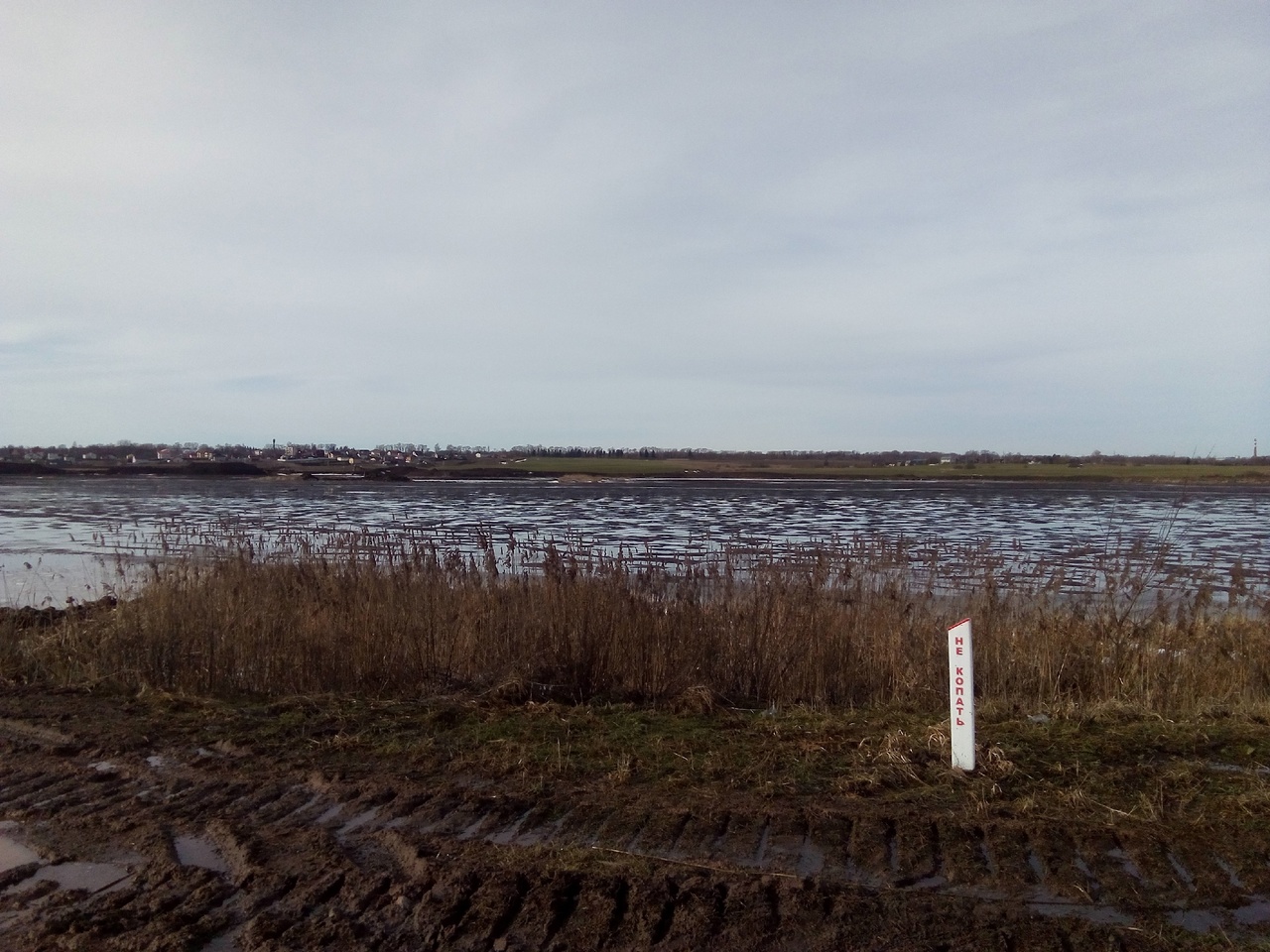

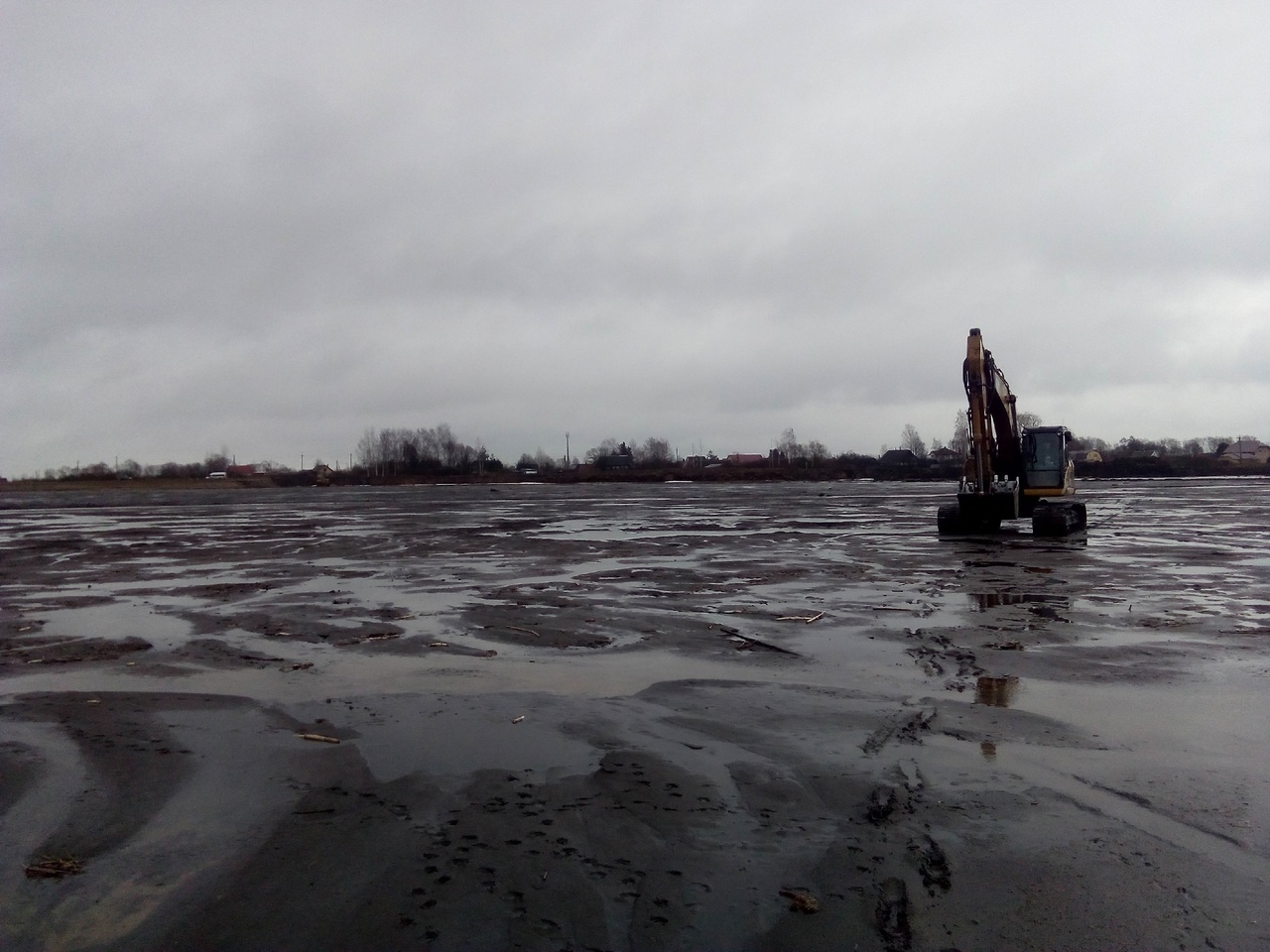

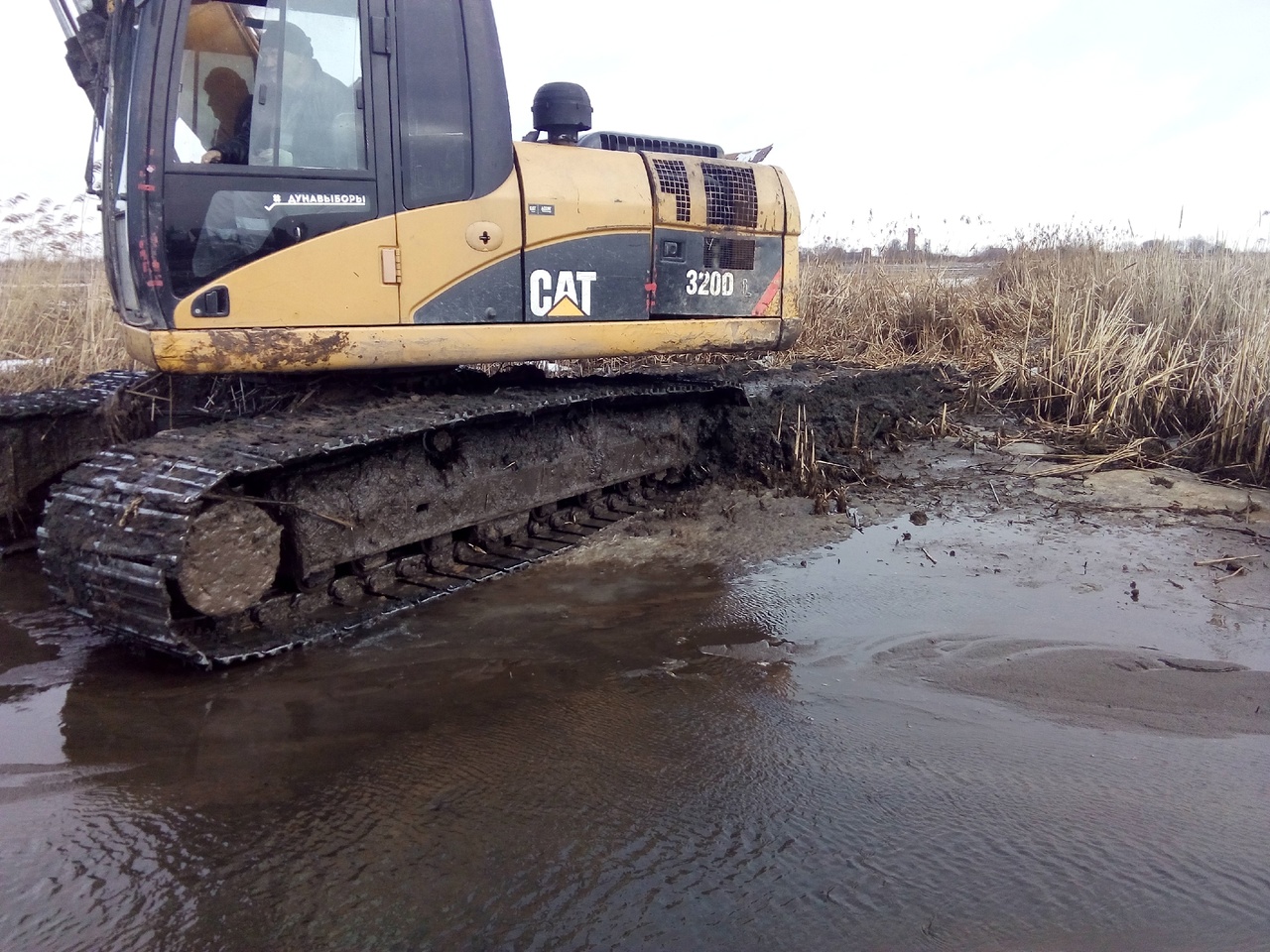

И вот настал день, когда водоем решили осушить, почистить и углубить дно. Осушительные работы в большинстве случаев проводят с применением мощной спецтехники. Повреждение кабеля в результате его порочных физических связей с ковшом экскаватора, было не миновать.

Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии

Без трассировки кабельной линии тут не обойтись. Что же такое трассировка кабеля и как происходит процесс обнаружения линии ?

Основными задачами трассировки являются:

— Вычисление глубины и местонахождения кабельной линии.
— Изучение местности, на которой планируются земляные работы во избежание непредвиденного разрыва линии связи строительной техникой.

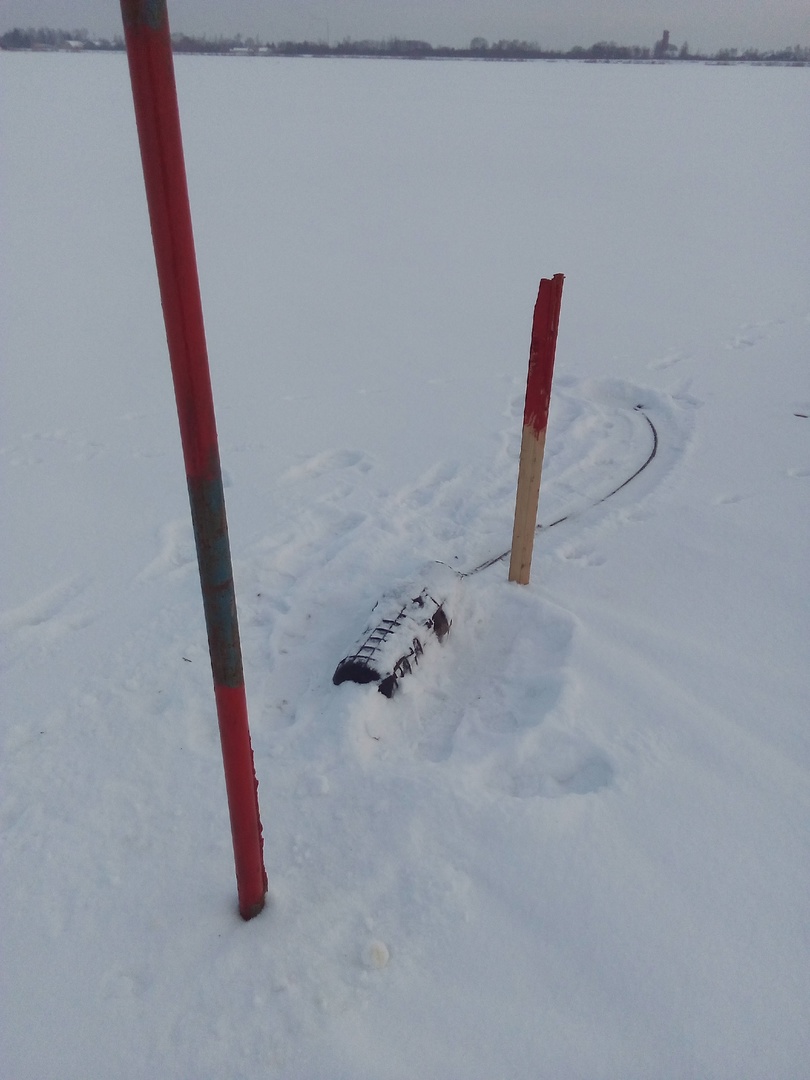

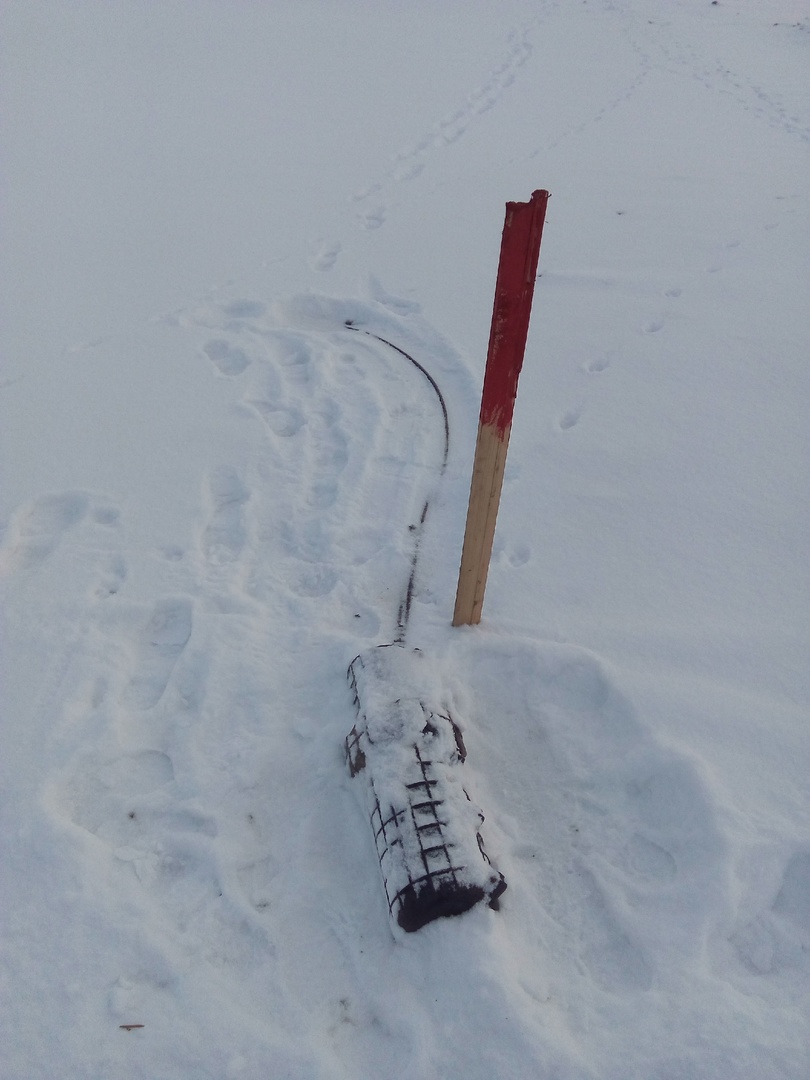

Первый сюрприз не заставил себя долго ждать. Много всего интересного можно найти на дне водоемов и, к сожалению, это не клад, а оптическая муфта. Она и станет отправной точкой нашей трассировки кабельной линии.

Очистка водоема и трассировка оптической кабельной линии

Для этих манипуляций будем использовать трассоискатель ПОИСК-410 Мастер.

Очистка водоема и трассировка оптической кабельной линии

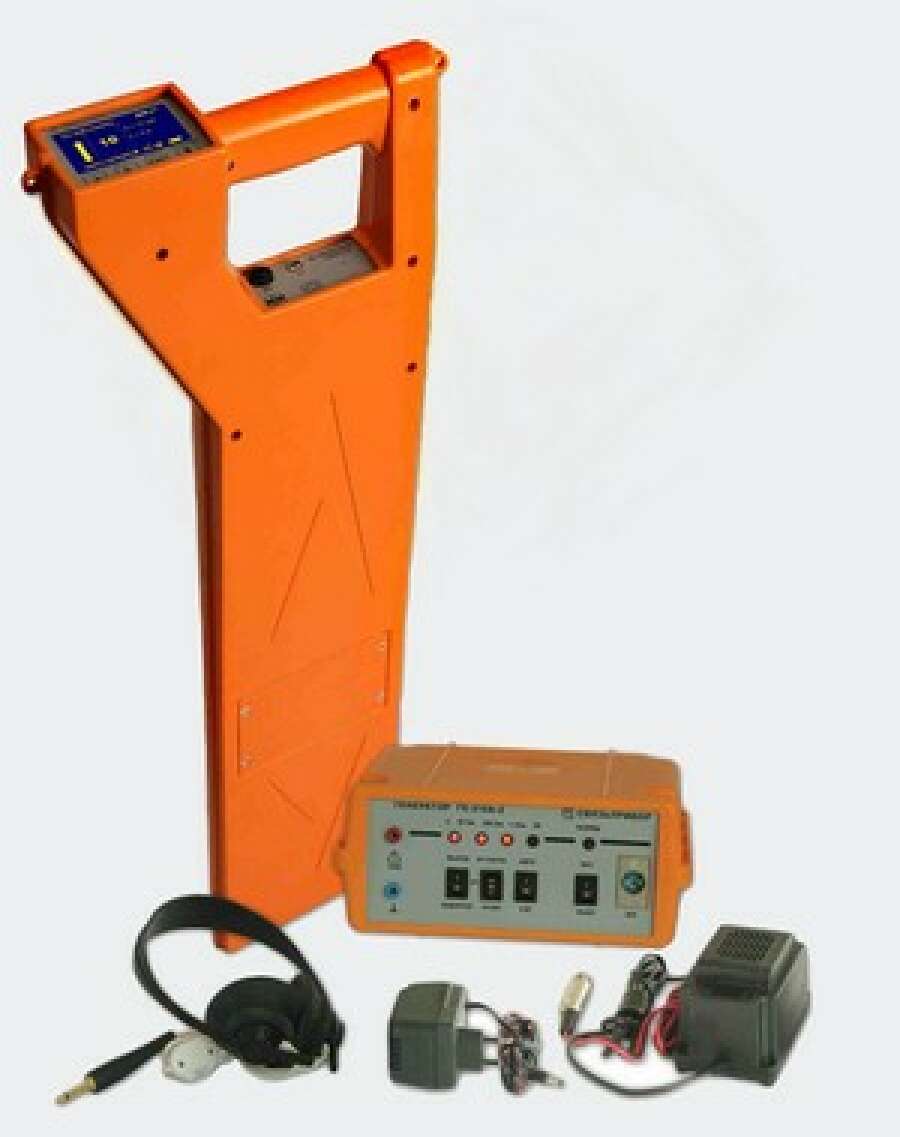

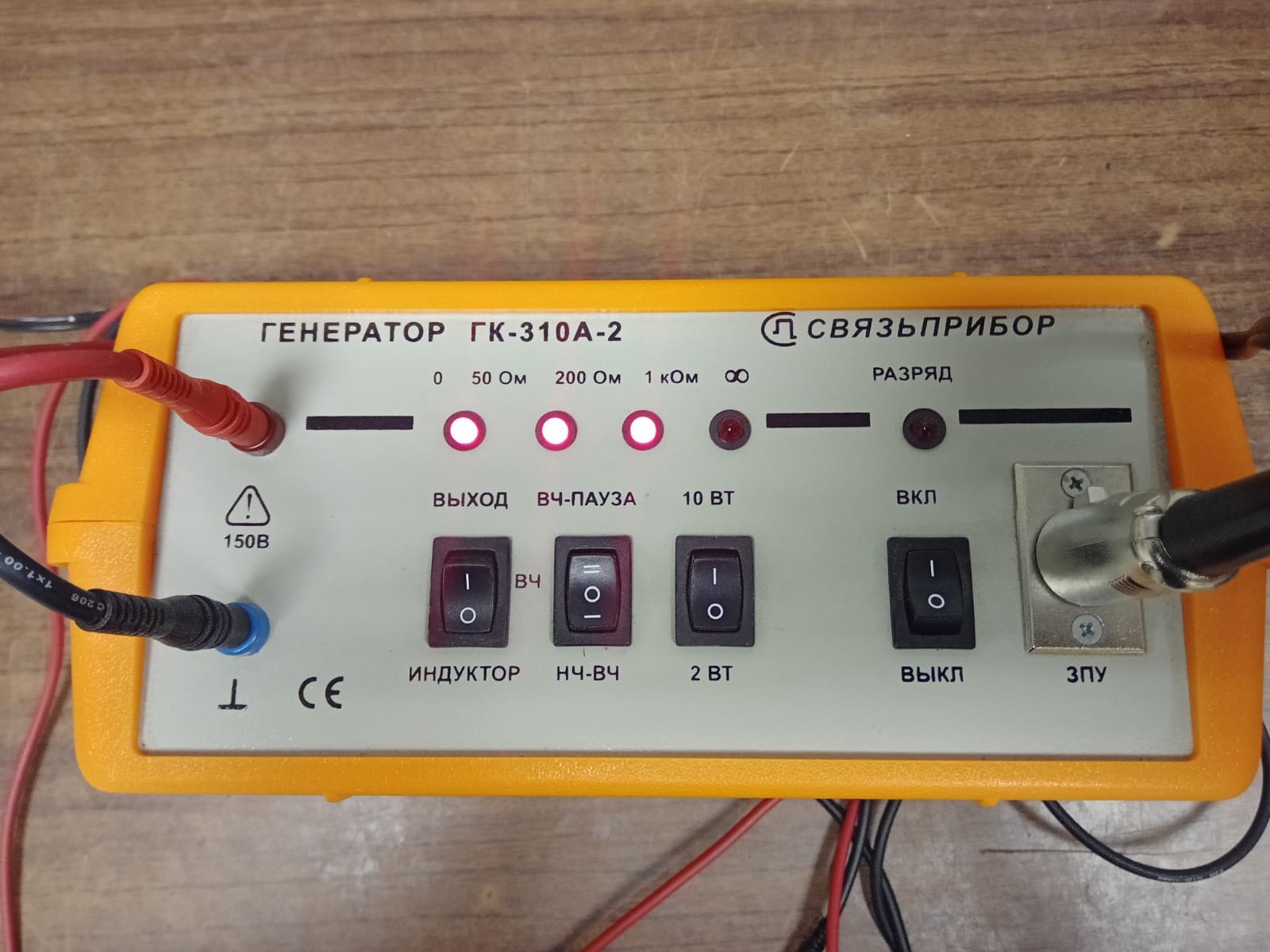

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора МК310 (ГК-310А-2)) и в пассивном режиме.

Очистка водоема и трассировка оптической кабельной линии

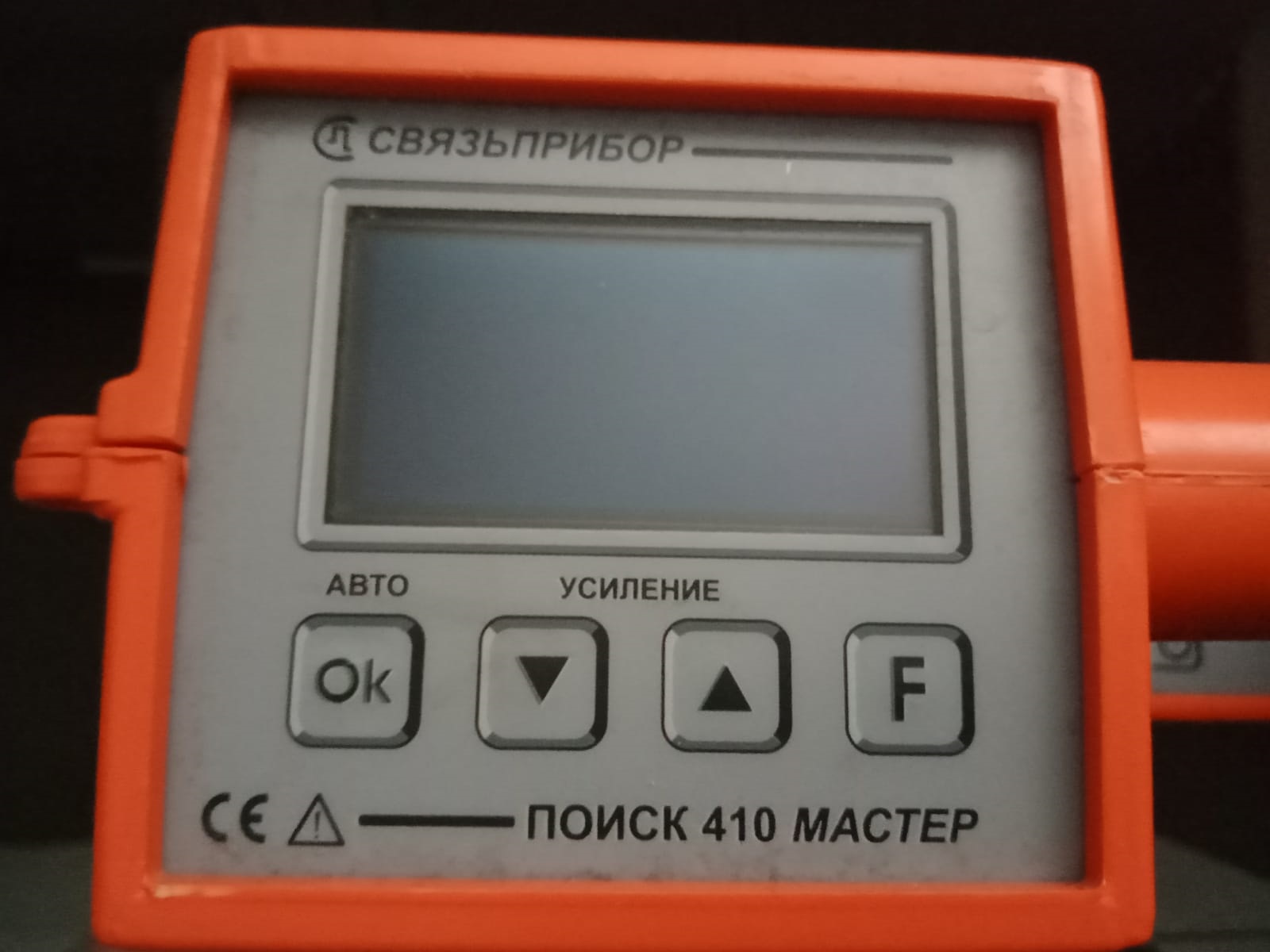

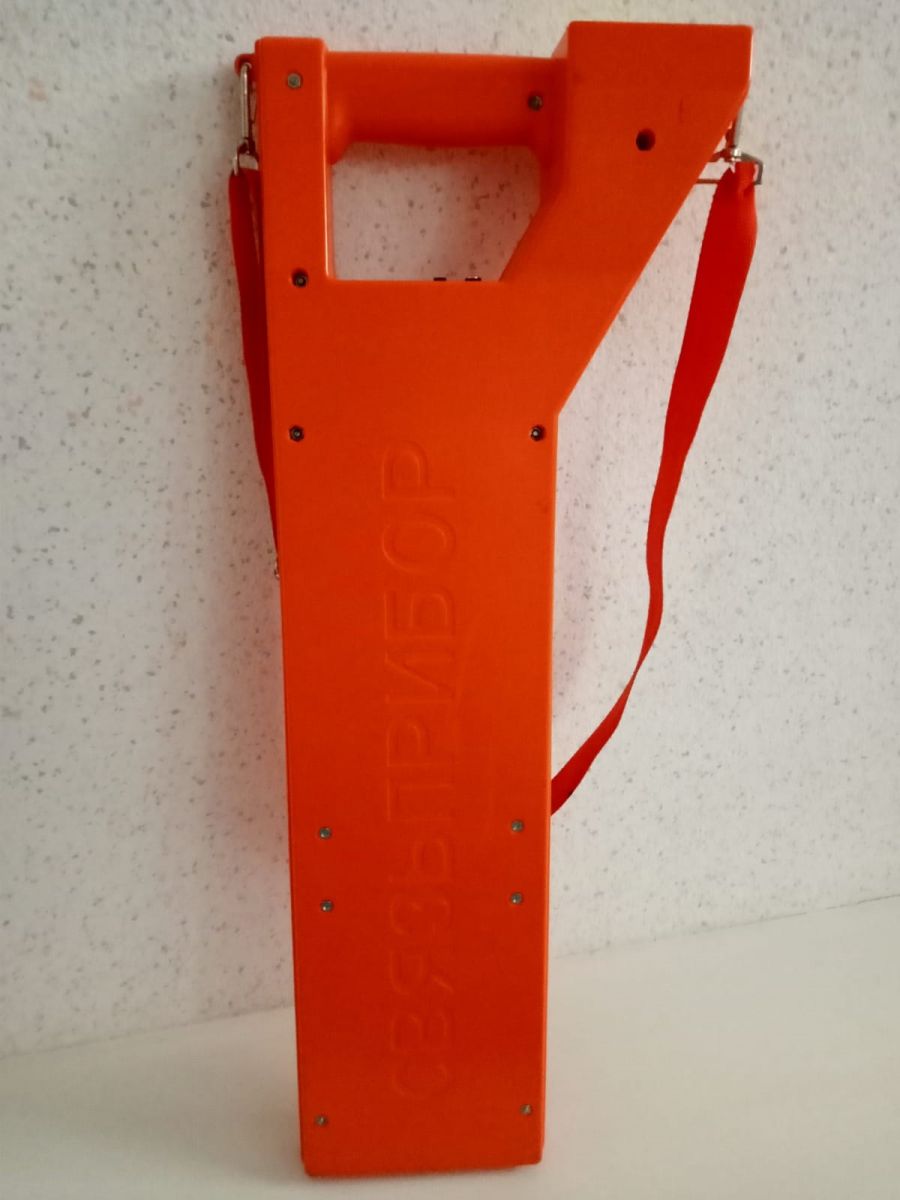

Приёмник принимает сигнал, излучаемый подземной трассой.

Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Очистка водоема и трассировка оптической кабельной линии

Немного теории.

Гарантированная трассировка кабеля проводится при прямом подключении к кабельной линии. В этом случае, при заземлении кабельного окончания, уровень сигнала максимально высок.

Для определения местоположения оптоволоконного кабеля, имеющего в конструкции металлические элементы, используем его броню в качестве проводящего, трассируемый сигнал, элемента. При этом, сигнал от генератора будет распространяться по металлической броне кабеля, создавая вокруг кабеля электромагнитное поле определенной частоты. Этот сигнал с легкостью можно обнаружить приемником в активном режиме. Причем, максимальный уровень принимаемого приемником сигнала, будет наблюдаться в момент, когда мы будем находиться непосредственно над кабелем. Не стоит забывать, что для организации контура распространения трассируемого сигнала, необходимо заземлить один из выводов генератора и оболочку кабеля на удаленном конце кабеля (должна быть сформирована следующая цепь: вывод генератора — оболочка кабеля на ближнем конце кабеля — «земля» — второй вывод генератора).

Очистка водоема и трассировка оптической кабельной линии

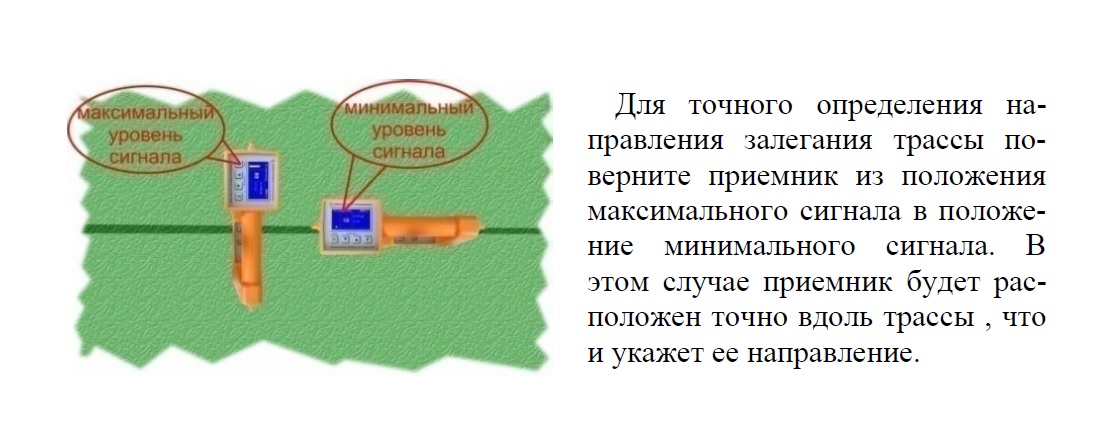

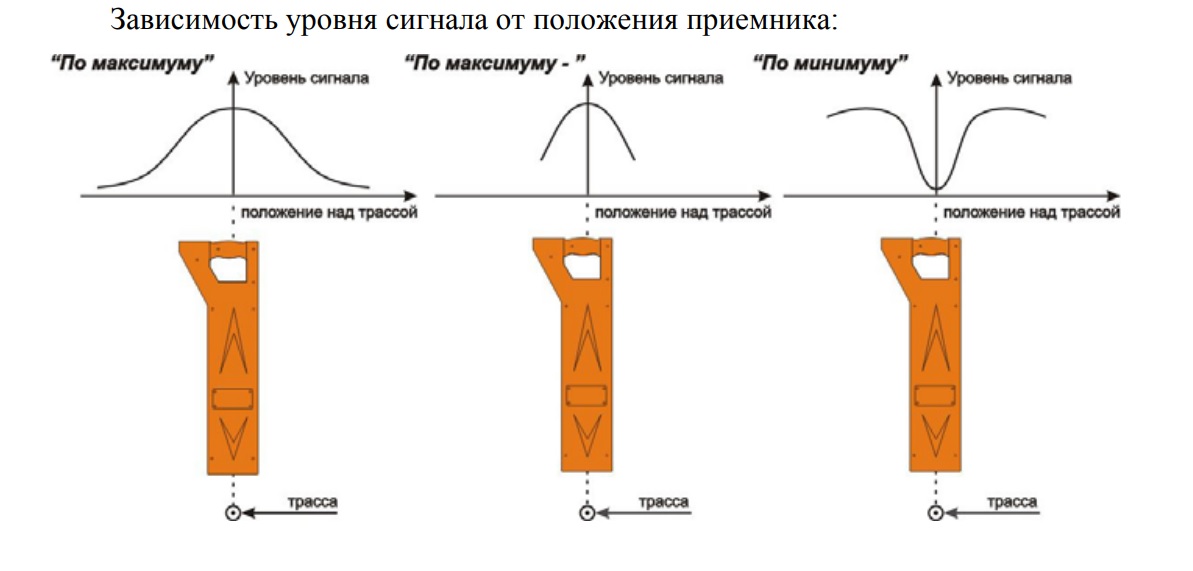

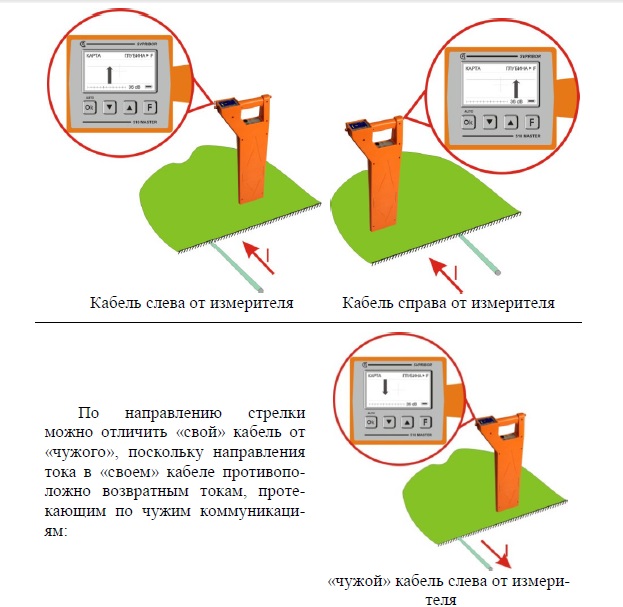

Поиск кабеля по максимуму или по минимуму сигнала. Полоска играет роль индикатора, показывая величину сигнала и пропадая в паузе. Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа).

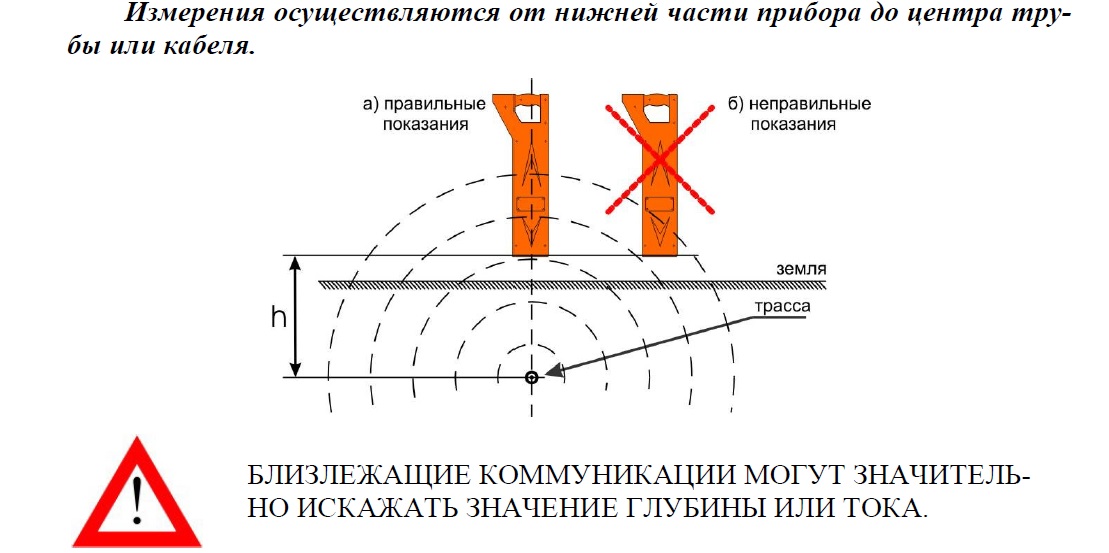

Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии

Отыскивает кабель не прибор, отыскивает кабель измеритель.

Очень частая ошибка — это подключение генератора. Для успешной трассировки нужно создать в кабеле ток. Очень частое заблуждение — «я же подключил генератор, а кабель не могу найти».

Очистка водоема и трассировка оптической кабельной линии

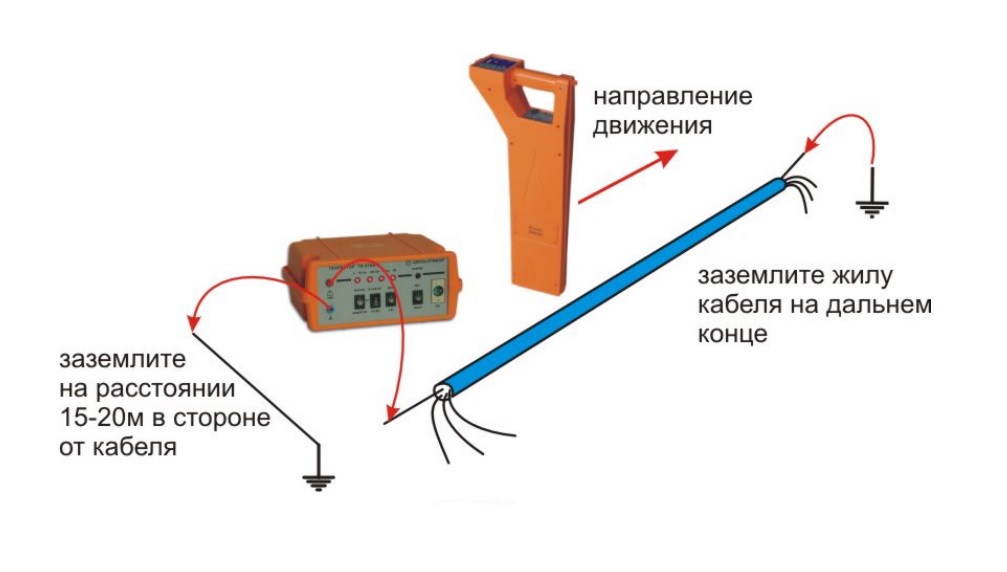

Для поиска трассы выход генератора подключают одним выводом к жиле кабеля, другим — к штырю заземления. Штырь заземления относится на 10 — 20 м в сторону от трассы. Жилу кабеля на дальнем конце следует заземлить. В качестве заземлителей используется защитное заземление или штырь заземления. На работающем кабеле генератор сигналов подключают к металлической оболочке, либо экрану кабеля.

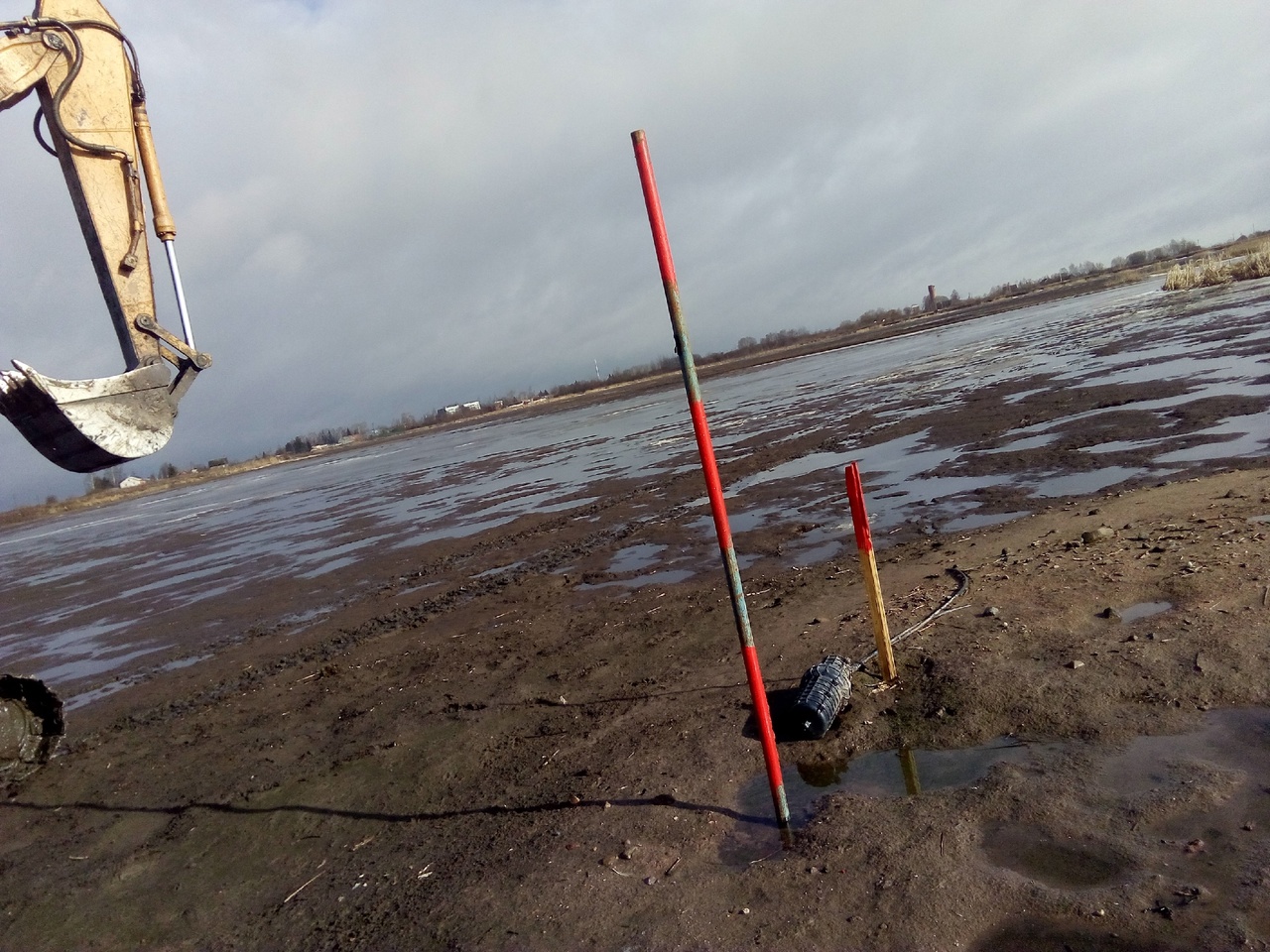

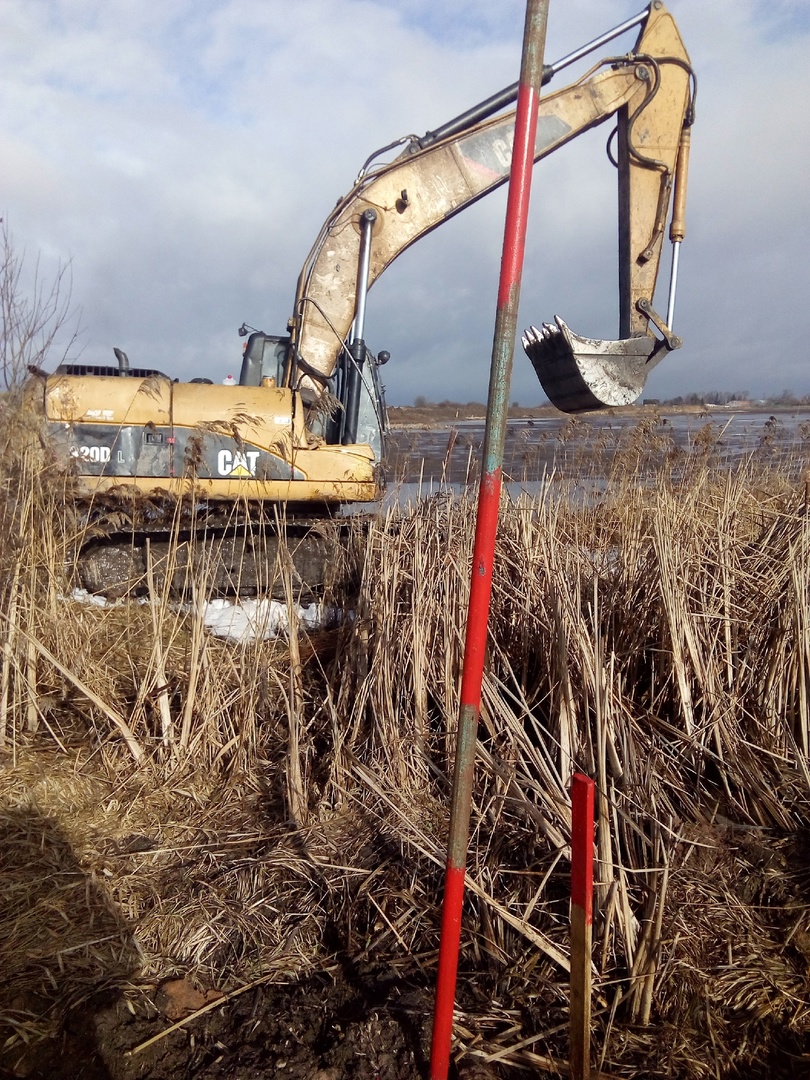

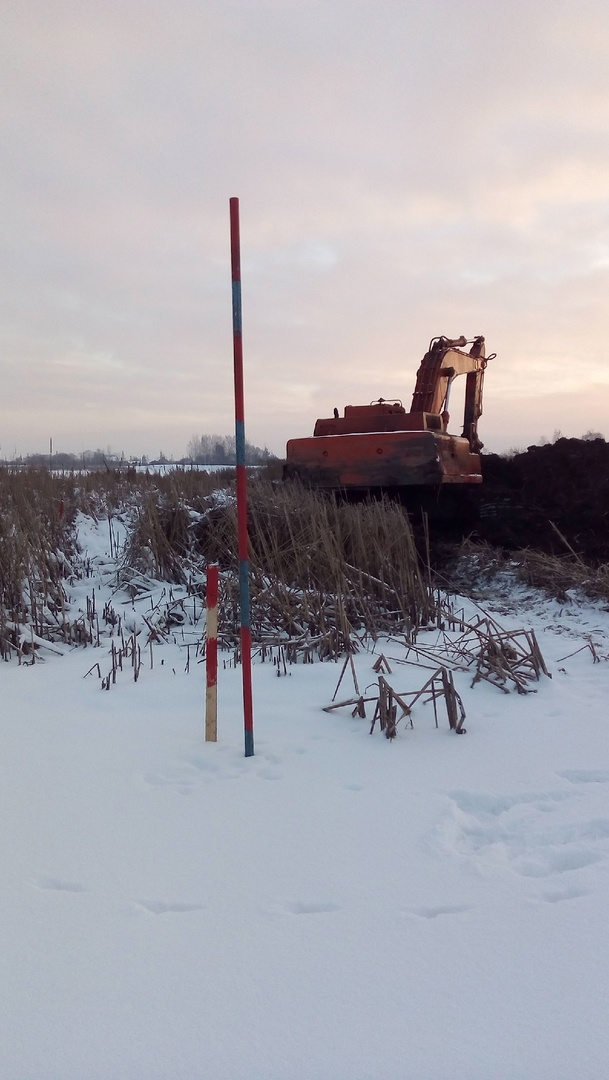

Прямо над кабелем на земле сделаем отметки (вешки) по пиковому или нулевому принимаемому сигналу. Такие вешки показаны на фото.

Очистка водоема и трассировка оптической кабельной линии

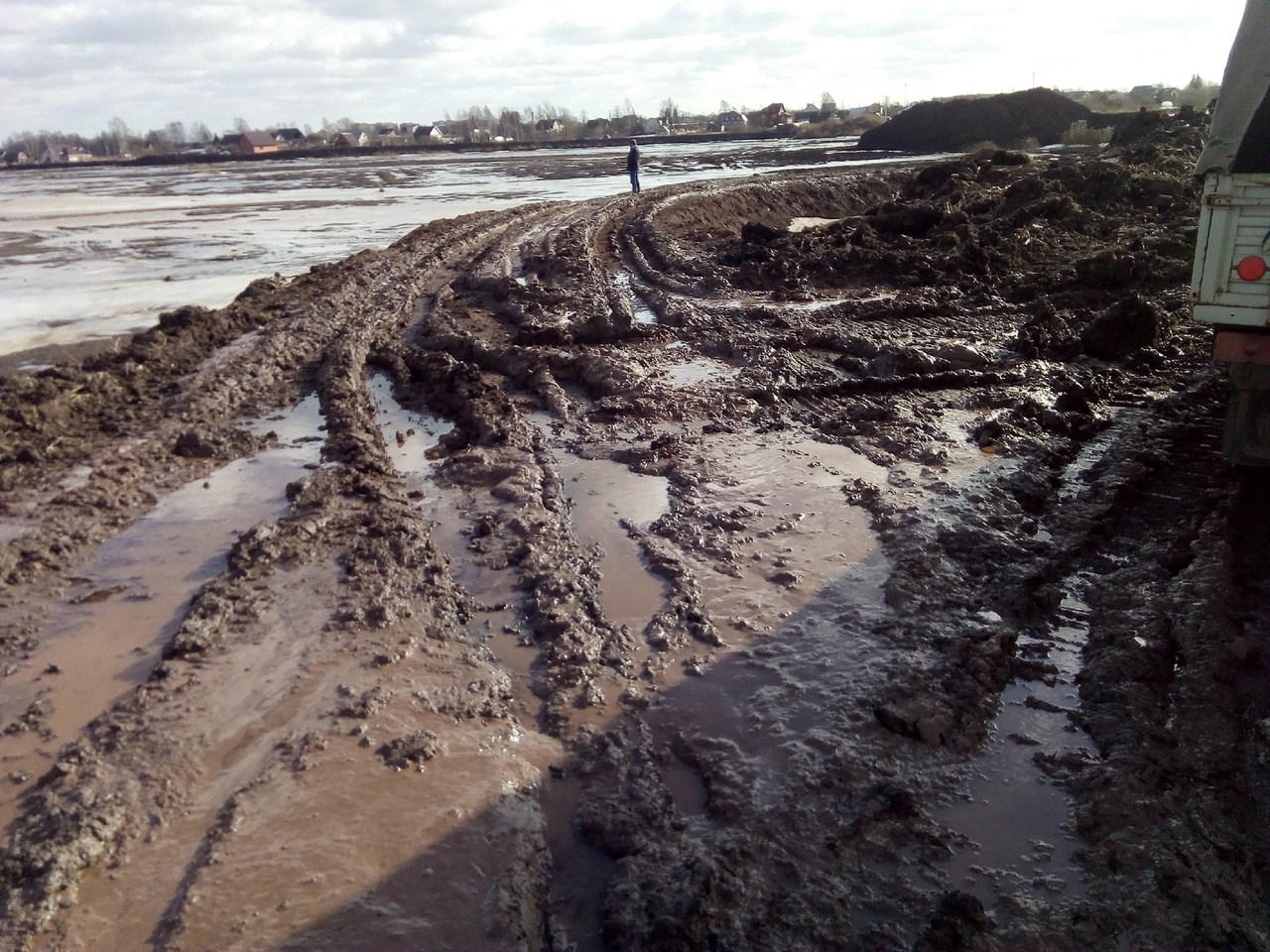

Наша грязевая оффроад-экспедиция к месту трассировки. В этот раз обошлись без помощи трактора. Нас еще ждут сложные грязевые преграды, но обратного пути нет!

Очистка водоема и трассировка оптической кабельной линии

И, конечно, куда же без видео. Участие в покорении бездорожья принимали: УАЗ Патриот, УАЗ Буханка, УАЗ Фермер.

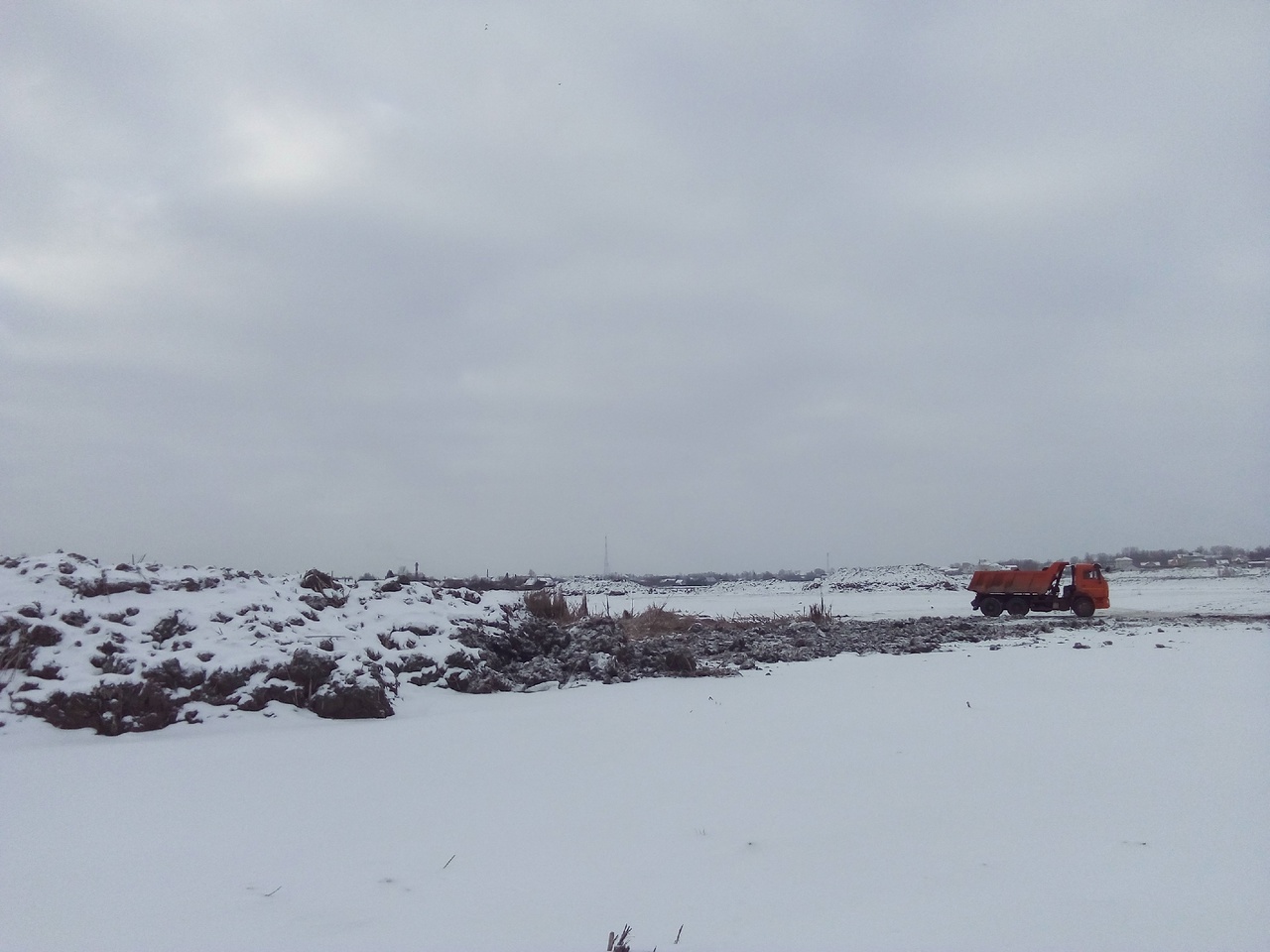

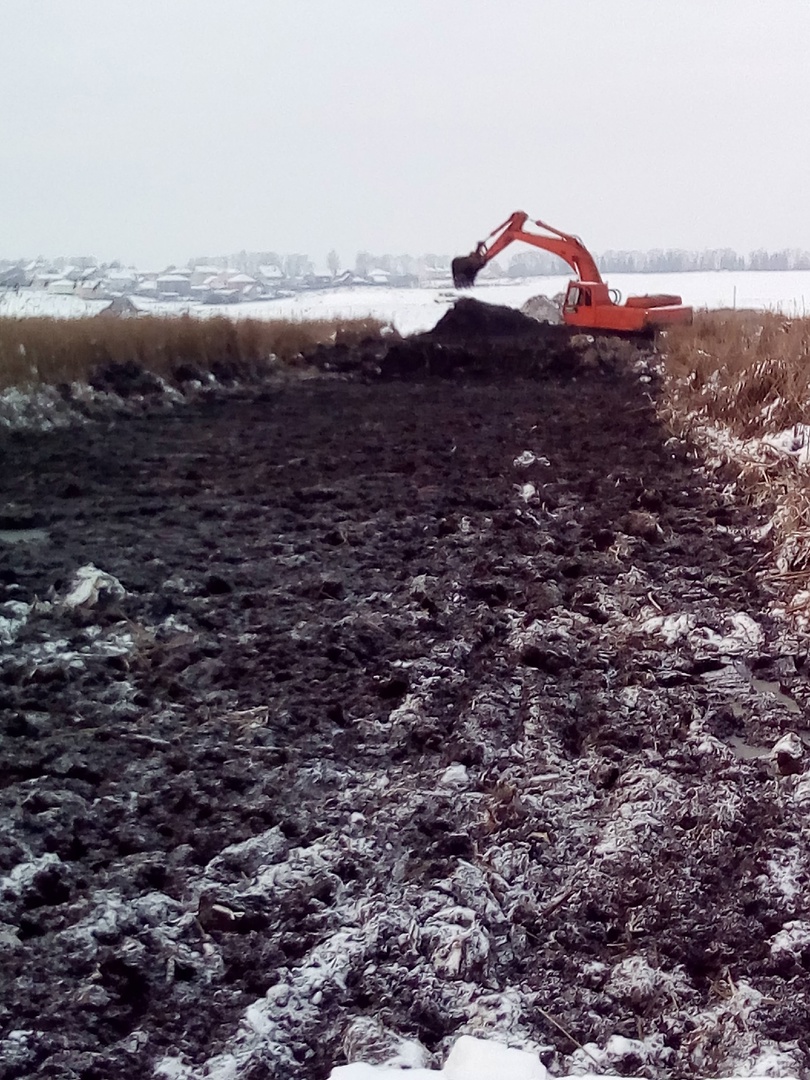

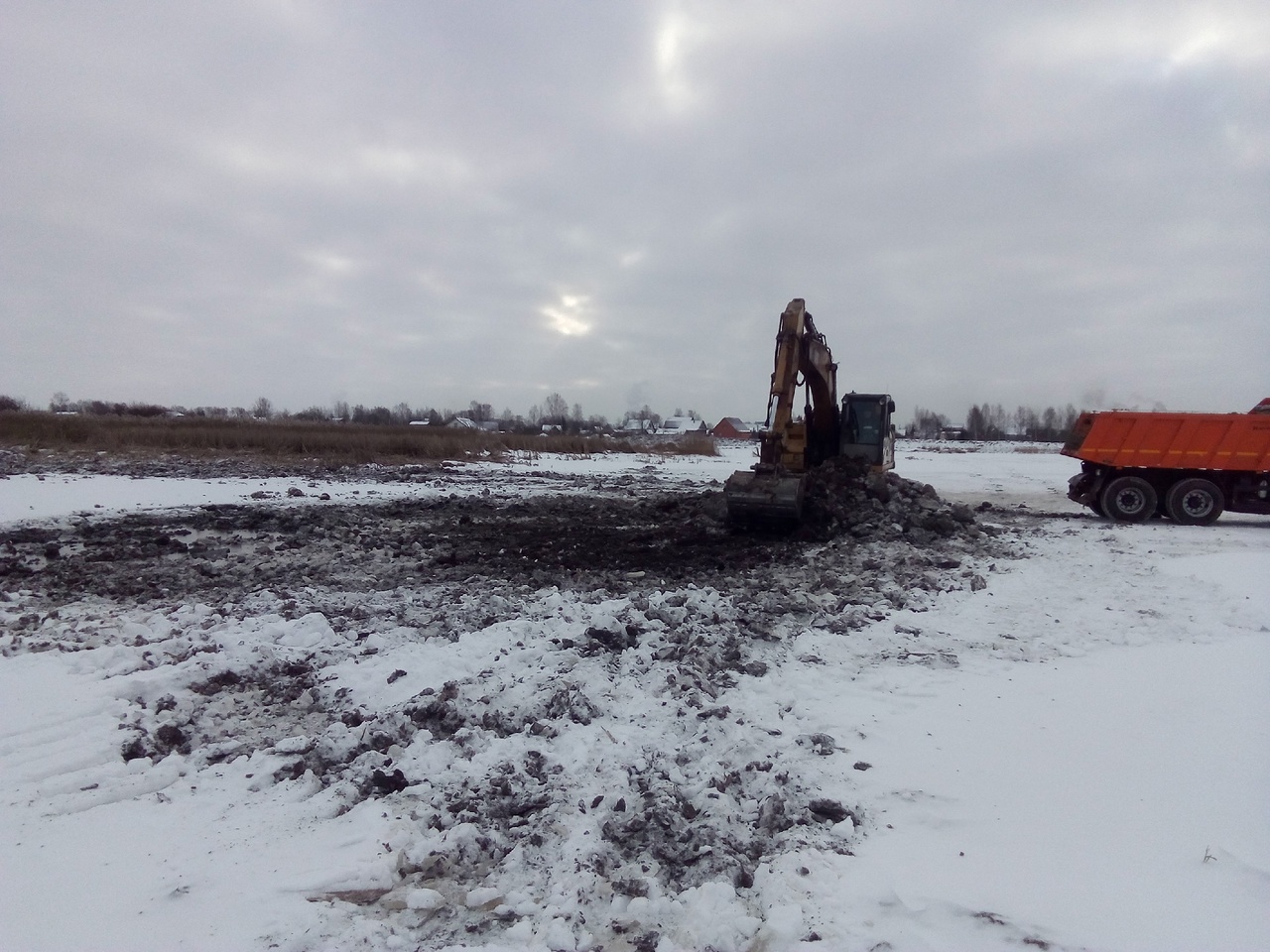

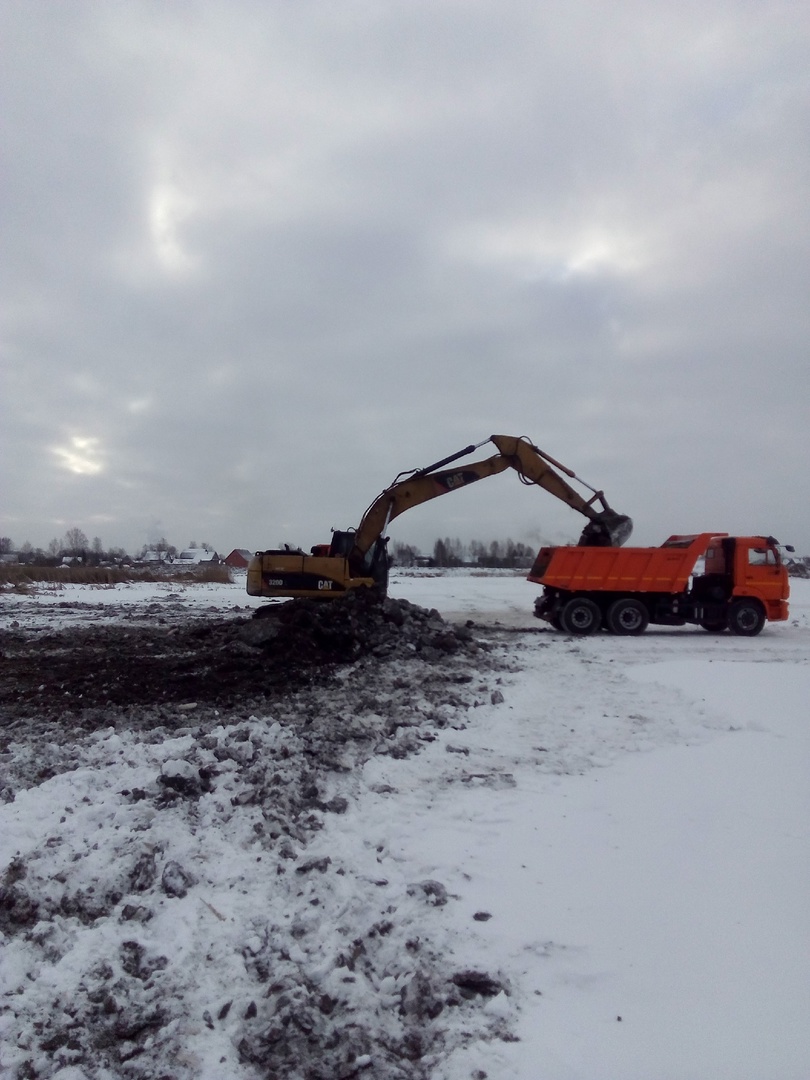

Как говорится, у нас в стране три вида погоды: грязь, грязь засохла и грязь замерзла! Наступило третье состояние, пришла зима. Именно зимой производились более глобальные действия по очищению водоёма, требующие использования техники и серьёзных средств чистки.

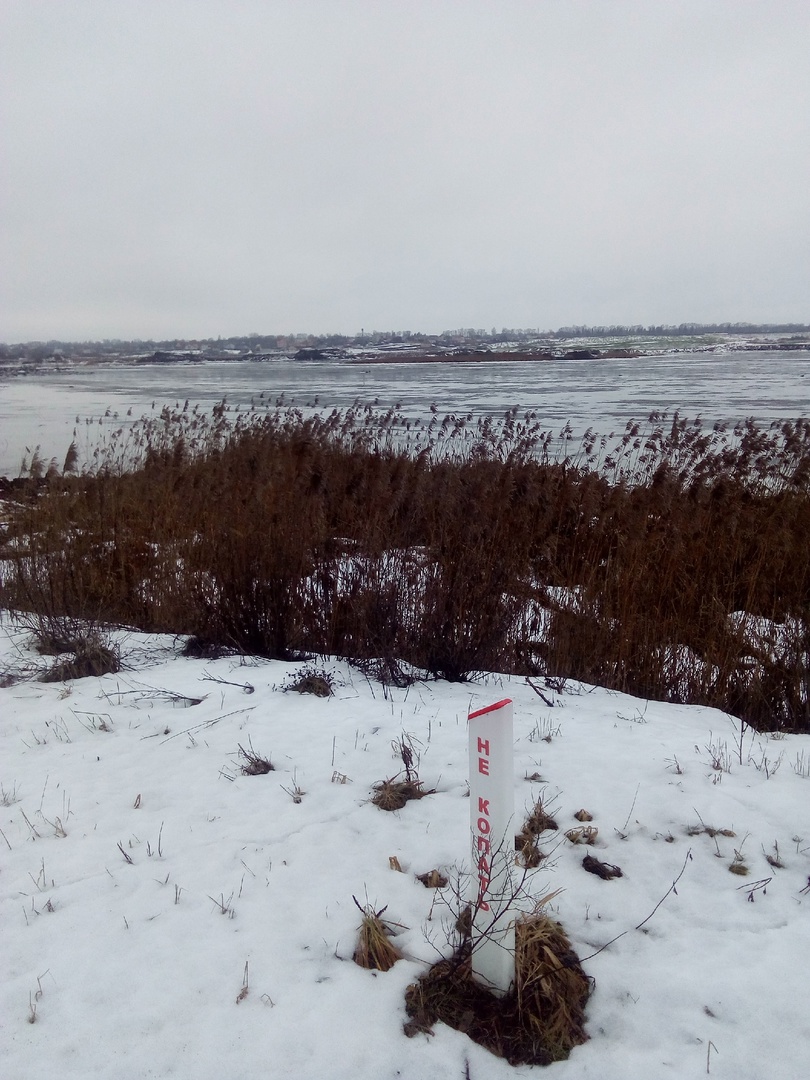

Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии
Очистка водоема и трассировка оптической кабельной линии

Трассировка закончена успешно. Кабельная линия осталась цела и невредима.

Надеюсь, вы дочитали до конца. Если у вас есть вопросы, дайте мне знать в комментариях.

31 комментариев
Оставлять комментарии могут только авторизованные пользователи
Robot_NagNews
Robot_NagNews
Материал: При строительстве линий связи основной проблемой является отсутствие или низкое качество исполнительной документации. Полный текст
azhur
azhur

1. Сработает ли рекламируемый прибор, если кабель - диэлектритк? Или такой в грунт не кладут вообще?
2. Откуда уверенность, что муфта - ваша/что кабель в водоёме был единственный?

RialCom.ru
RialCom.ru

представил как муфта в водоеме, как бакен плавает ;)

можно вывести одно волокно и рыбаки подплывают, присоединяется и наслаждаются сверхскоростным интернетом!

Fedyukov.Vladislav
Fedyukov.Vladislav

"1. Сработает ли рекламируемый прибор, если кабель - диэлектритк? Или такой в грунт не кладут вообще?
2. Откуда уверенность, что муфта - ваша/что кабель в водоёме был единственный?"



Для прокладки в грунте используется бронированный оптический кабель. Поскольку мы имеем дело с оптическим бронированным кабелем, подключение производится к броне. По кабелю течет переменный ток, который создает магнитное поле и трассо-дефектоискателя улавливает его. В диэлектрике вы просто не сможете создать магнитное поле, законы физики никто не отменял. Потому рекламируемый прибор не найдет кабель - диэлектрик.



Кабель и муфта наши , потому что трассоискатель показал сигнал от генератора. Кстати генератор может работать как на высоких, так и на низких частотах.



Муфта не всплывет, потому что в ней есть металлические элементы, масса больше 3 кг. Кроме того на муфте установлен дополнительный защитный корпус, который придает ей веса от 3 кг (если корпус пластмассовый) и от 20 кг (если чугунный). Так что рыбаки не выведут одно волокно и не присоединяться и не будут наслаждаться сверхскоростным интернетом!)))))

sdy_moscow
sdy_moscow



5 часов назад, azhur сказал:

1. Сработает ли рекламируемый прибор, если кабель - диэлектритк? Или такой в грунт не кладут вообще?

Кладут, но тогда его до приезда строителей съедают кроты, и поэтому поиск его трассоискателем не дает результатов!

RialCom.ru
RialCom.ru

чугунки на муфте не видно

диалектический задувается в ЗПТ в грунте

frol13
frol13

Прекрасно. Недокументированная муфта на дне водоема. Или я чего-то не понял. И если она протечет, что делать? С водолазами её искать? А переложить все это хозяйство без муфты нельзя пока водоём слит?

Fedyukov.Vladislav
Fedyukov.Vladislav

"чугунки на муфте не видно

диалектический задувается в ЗПТ в грунте"



На фото пластмассовый защитный кожух. Один из вариантов строительства ВОЛС под землей это задувка кабеля в полиэтиленовые трубы. И обычно параллельно с трубой прокладывают сигнальный провод, чтобы потом идентифицировать кабель. Но я в своей практике встречал много полиэтиленовых газопроводов (без сигнальных проводов), которые примерно указаны в исполнительной документации и отыскать их было нелегкой задачей. Так же стоит упомянуть про новые технологии - умные сигнальные ленты и умные шаровые маркеры. Кому интересно ссылка на маркер https://fibertop.ru/tovar/70412/ , на этот маркер можно записать информацию о виде коммуникации, принадлежность организации, номер муфты и так далее. Умную сигнальную ленту https://skomplekt.com/tovar/1/12/13/ применяет в плотной городской застройке, она конечно не так информативна как маркер, но с помощью нее вы гарантированно найдете свой кабель. И конечно, для этих вещей нужны свои маркероискатели, которые стоят ох как недешево. Пример маркероискателя https://skomplekt.com/tovar/1/12/3255864312/.

frol13
frol13
45 минут назад, Fedyukov.Vladislav сказал:

Но я в своей практике встречал много полиэтиленовых газопроводов (без сигнальных проводов), которые примерно указаны в исполнительной документации и отыскать их было нелегкой задачей. Так же стоит упомянуть про новые технологии - умные сигнальные ленты и умные шаровые маркеры.

Расскажите из Вашей практики, как будете осуществлять ремонт этой муфты. Даже допустим, Вы оснастили её маркером и даже пусть он находится рядом с муфтой.

В чем заключается необходимость такой муфты и какой-такой нормативкой допускается муфта при пересечении водного препятствия?

RialCom.ru
RialCom.ru

"новые" шары в КОДы я клал 20 лет, когда строил методом задувки

12 минут назад, frol13 сказал:

Расскажите из Вашей практики, как будете осуществлять ремонт этой муфты. Даже допустим, Вы оснастили её маркером и даже пусть он находится рядом с муфтой.

В чем заключается необходимость такой муфты и какой-такой нормативкой допускается муфта при пересечении водного препятствия?

ну так это самое простое - осушил водоем, поправил муфту и заполнил обратно ;)
