Обзор линейки EPON BDCOM P3600-08

Вендор BDCOM широко известен на телекоммуникационном рынке PON-оборудования стран СНГ. Причин для этого достаточно - невысокий ценник, дружелюбный Cisco-CLI, неплохое железо, поддержка сторонних ONU и частые апдейты софта.

Последнее заметно по количеству ежемесячных обновлений, вместе с которыми, зачастую, появляется дополнительный функционал. Например, в крайней версии софта (на момент написания статьи), для линейки GPON - GP3600-XXB, BDCOM реализовала более гибкую настройку Option82, которой так часто интересуются наши клиенты.

Пример настройки custom-template opt82 GPON:

ip dhcp-relay snooping information option forma t custom-template circuit-id host/onusn:1/onuseq

ip dhcp-relay snooping information option format custom-template remote-id

Возможные переменные:

Circuit id:

host - OLT hostname

port - Порядковый номер порта OLT (1 ; 2 и т.д)

slot - Порядковый номер слота OLT (0/1)

cvid - Номер C-VLAN

svid - Номер S-VLAN

clientmac - MAC клиента

onusn - format=-1 (формат, который настроен на OLT)

onusn:1 - format 1  --  4244434DB15EEF6

onusn:2 - format 2  --  BDCM:B15EEF6

onusn:3 - format 3  --  BDCMB15EEF6

onuseq - Порядковый номер ONU

ponname - PON-порт (gpon0/X)

onuname - ONU-порт (gpon0/X:Y)

portidx - ifIndex PON-порта

onuidx - inIndex ONU-порта

portdesc - PON-порт description

onudesc - ONU-порт description

gemport - GEM-порт, соответствующий виртуальному порту ONU

При использовании формата "custom-template" - remote-id фиксированный - мак-адрес OLT.



BDCOM сообщили, что в ближайшее время планируют добавить аналогичный функционал, но уже и для GePON-девайсов.

В текущем 2022 году BDCOM произвела очередное обновление своей линейки GePON - P3600-XX и у заказчиков появилось много вопросов, ответы на которые постараемся дать в данной статье.

Технические характеристики и аппаратные особенности

P3600-XX это третье поколение 8-16-портовых GePON-решений с L3-функционалом. На этот раз в нее включили и 4-портовый вариант - P3600-04. До этого, единственным устройством с 4 портами GePON OLT BDCOM был P3310, который является OLT второго уровня с ограниченными аппаратными возможностями. Сейчас же можно приобрести девайс с функционалом L3 и использовать на уровне агрегации.

Обзор линейки EPON BDCOM P3600-08

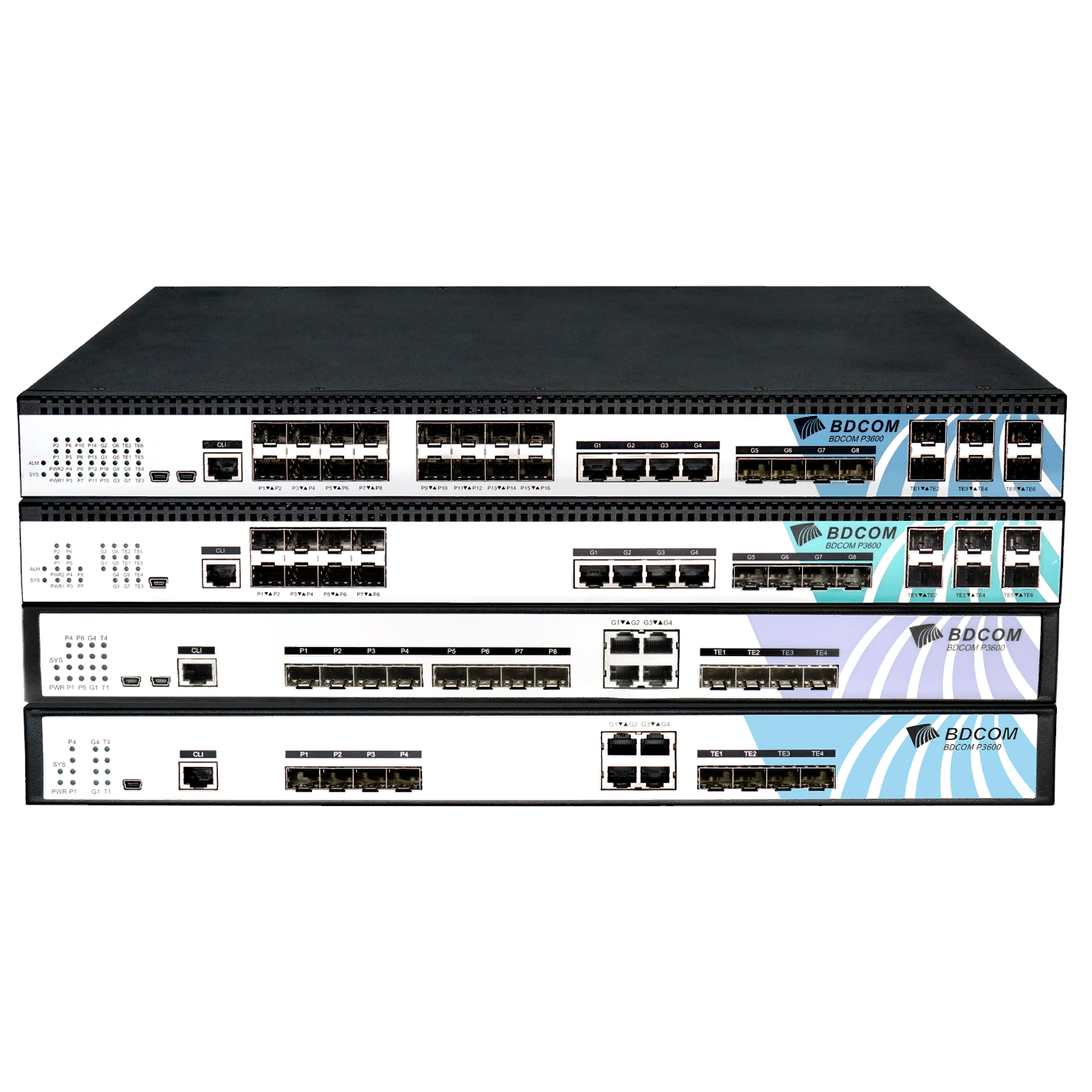

Линейка BDCOM P3600, снизу-вверх: P3600-04 / P3600-08 / P3600-08E / P3600-16E



BDCOM представила 4 устройства, которые, в свою очередь, делятся на две ветки:

•  Более бюджетная - P3600-04 и P3600-08 на процессоре MIPS32 34KC и коммутационном чипе RTL9301.
•  Оптимальная по соотношению цена / качество - P3600-08E и P3600-16E, которая обладает решением немного производительнее – MIPS32 InterAptiv / RTL9311, соответственно.

Все 4 устройства – это, так называемые, «PizzaBox» - железки высотой в 1U и шириной 19 дюймов.

Терминалы P3600-04/08 – имеют на борту:

  • 1 или 2 встроенных блока питания AC или DC, в зависимости от варианта поставки;
  • ETH порты: 4 х RJ45 и 4 х 1G/10G SFP+;
  • GePON: 4 и 8 соответственно.


P3600-08E/16E выглядят побогаче:

  • 2 разъема под блоки питания (могут быть как AC так и DC) с поддержкой горячей замены;
  • ETH порты: 4 x RJ45 ; 4 x SFP 1G ; 6 x 1G/10G SFP+;
  • GePON: 8 и 16.





Обзор линейки EPON BDCOM P3600-08
Таблица с основными техническими характеристиками



Использование чипов Realtek позволило увеличить размер коммутационной матрицы и количество SFP+-портов, что потенциально позволяет кроме клиентов PON, подключать транзитом коммутаторы или крупных юридических лиц. Уменьшение размеров таблиц маршрутизации, в целом, роли не сыграет, так как даже текущих значений хватит «с головой» для девайса подобного уровня.

Обзор линейки EPON BDCOM P3600-08
вид сзади: снизу - P3600-XX с двумя блоками и с одним блоком; сверху - P3600-XXE с двумя блоками AC



Обзор линейки EPON BDCOM P3600-08
Обзор линейки EPON BDCOM P3600-08
блок DC для P3600-XXE



Форм-фактор блоков питания изменен, поэтому к ОЛТ не подойдут блоки питания от предыдущей ревизии.

Максимальное потребление напрямую зависит от количества используемых PON/ETH SFP модулей и составляет:

  • P3600-04 – 35 Ватт.
  • P3600-08 – 50 Ватт.
  • P3600-08E – 65 Ватт.
  • P3600-16E – 90 Ватт.

На примере модели P3600-16E в режиме простоя (без поднятых линков):

Без SFP-модулей девайс потребляет 43 Ватт:

Обзор линейки EPON BDCOM P3600-08

С 16 EPON C+ SFP - 60 Ватт:

Обзор линейки EPON BDCOM P3600-08

Важный параметр, который изменился, это наработка на отказ. Производитель заявляет, что показатель вырос вдвое - 200 тыс. часов вместо 100 у линеек P3310D и P36XXB. Звучит хорошо - посмотрим, как будет на практике.

Комплект поставки выглядит следующим образом:

Обзор линейки EPON BDCOM P3600-08

 В него входит:

  • консольный кабель DB-9 - RJ45, распиновка которого совпадает с аналогичным от Cisco;
  • кабель питания (кол-во зависит от кол-ва блоков);
  • крепления для OLT в стойку (уши) с болтами к ним;
  • противоскользящие резиновые ножки.

Стоит заметить, что BDCOM OLT не имеет в комплекте модулей GePON, их нужно будет приобретать отдельно. Привязок к определенным производителям нет, можно рассмотреть следующие варианты:

а) оригинальные модули BDCOM:

б) аналоги SNR:

в) для достижения большего оптического бюджета можно рассмотреть и GPON C+++ SFP с поддержкой работы в ОЛТ GePON, например, BO-SFP-W43-GPON-C+++.

Обзор линейки EPON BDCOM P3600-08
основные ТТХ перечисленных выше модулей



Рассмотрим OLT изнутри:

Обзор линейки EPON BDCOM P3600-08
P3600-08E с двумя блоками питания AC
Обзор линейки EPON BDCOM P3600-08
P3600-16E с одним блоком AC
Обзор линейки EPON BDCOM P3600-08
P3600-08
Обзор линейки EPON BDCOM P3600-08
P3608B





Красными стрелками указаны GePON-чипы, они у всех решений одинаковые – EWC8022E, каждый из которых отвечает за 4 PON-порта.

Под радиатором, помеченным синей стрелкой, скрывается CPU+Switch Chip:

  • P3600-04/08 - MIPS34KC/RTL9301.
  • P3600-08E/16E – MIPS InterAptiv/RTL9311.
  • P3608B – BDCM53003/CTC5160.

Изменение дизайна платы и уменьшение размеров блоков питания в серии «E» позволило уместить нужные посадочные места для дополнительных PON-чипов и сохранить модульность блоков питания. Все это привело к тому, что в линейке есть как 8 так и 16-портовые устройства. Напомню, что в ревизии «B» был только 8-портовый вариант OLT.

Софтовые особенности

В первую очередь, хочется обратить внимание, что прошивки для девайсов отличаются, так как процессоры используются разные. Для P3600-04/08 - прошивка идет с названием “BD_3608_MIPS34KC_10.1.0G_XXX.bin”; P3600-08E/16E – “BD_3616_interAptiv_10.1.0G_XXX.bin”

При тестировании P3600-08E сильных различий не замечено, все настраивается по аналогии с P36XXB.

Размер постоянной памяти практически совпадает:

Обзор линейки EPON BDCOM P3600-08
слева - P3608B; справа - P3600-08E



Спокойно хватит, чтобы загрузить софт для обновления нескольких ОНУ.

В актуальной версии прошивки (на момент написания статьи - Version 10.1.0G Build 105375) добавлен функционал хеширования конфигурационных файлов, для этого создается файл cfg.hash. Если его раскрыть:

Обзор линейки EPON BDCOM P3600-08
содержание файла cfg.hash



Логика работы следующая: когда выполняется сохранение конфигурации командой write all, в файле обновляется хеш для всех файлов конфигурации. Если, при загрузке OLT хеш файла стартовой конфигурации не совпадет с тем, что в памяти, то ко всем трём файлам будет добавлена подпись “.corrupt” и в памяти будут созданы новые. Данный функционал помогает в случаях, когда при сбросе к заводским настройкам, удаляется только лишь файл стартовой конфигурации, что приводит к некорректной работе ОЛТ.

В ближайших обновлениях этот механизм BDCOM реализуют и на остальных актуальных моделях.

Вывод: основное нововведение - это увеличение емкости ETH-портов и добавление в линейку модели P3600-04. Также, изменили компонентную базу, улучшили охлаждение. Логику работы не трогали, но это и к лучшему, так как предыдущая ревизия, в лице P3608B, оставила достаточно положительные отзывы. Это заметно по уменьшению количеств обращений с проблемами по основному функционалу.

Дополнительно можете ознакомиться с руководствами по настройке BDCOM на нашей wiki:
