Когда мне предложили обозреть это устройство от широко известного бренда SNR, я согласился не раздумывая. Во-первых, потому что я постоянный автор ресурса уже три года (или даже больше), и было бы странно не поинтересоваться. Во-вторых, всегда интересно взять и поковырять коробочку, причем не любопытства ради, но пользы для. И вот - коробочка получена, а затем разобрана...

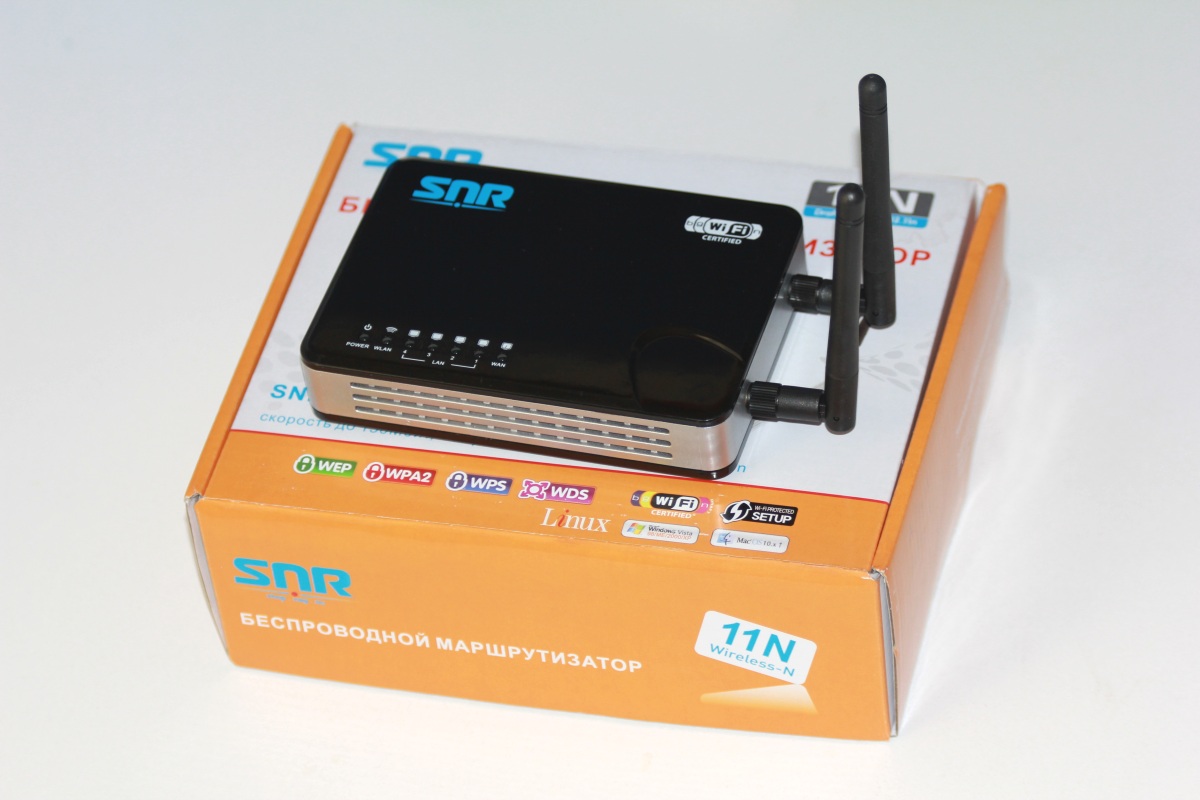

В коробке оказался домашний wi-fi маршрутизатор SNR-CPE-W4N, о двух антеннах, четырех портах и с самой незамысловатой внешностью:
Характеристики "железа", как следует из описания с сайта, тоже не самые навороченные и выдающиеся:
Тайваньская компания Ralink Technology, Corp со штаб-квартирой в Купертино, штат Калифорния, чипы серии RT3050/52 выпускает уже так давно, что кажется должны были заполонить половину обитаемой суши. Кстати, буквально в январе 2013 года было объявлено, что Ralink сливается с другим тайваньским производителем микросхем - компанией MediaTek. И будучи человеком, довольно далеким (похоже, до недавнего времени) от шекспировских страстей на рынке тайваньской (да и вообще) микроэлектроники, я и не подозревал, что корпорация MediaTek вполне успешно конкурирует с монстрами типа NVidia и Qualcomm. Между тем, отчет по продажам за январь 2013 (!!! - вот это скорость публикации!) говорит, что компания выручила за месяц ни много, ни мало - 8,453 миллиарда долларов. Так-то!
Datasheet по RT3050/52, обнаруженный первым в поиске, датирован 14 августа 2008 года. Впрочем, длительность выпуска такого довольно специфичного чипсета свидетельствует лишь об удачности решения и ни о чем более. Официально, производитель микросхемы (на самом деле фактически однокристальной системе) заявляется по следующим параметрам и фичам:
Кстати, есть модель с поддержкой USB-порта (у меня был без оной) - SNR-CPE-W4N-3G. У меня как раз (хвастаюсь) есть давно маршрутизатор с такой фичей. И я даже купил как-то по оказии CDMA-модем от SkyLink. И даже настроил его. Но за три года эксплуатации мне он ни разу не потребовался. Потом на счету кончились деньги, а модем так и висит одиноко на шнурке и ничем не доставляет. По моему разумению, лучше использовать сей порт для подключения убер-девайса класса USB-накопитель и натравить роутер на разные торренты - так было гораздо полезнее.
Еще Ралинковская микросхема может обслуживать до 256 клиентов по радио, и организовывать до восьми BSSID (Basic Service Set Identifiers) или попросту - отдельных сетей Wi-Fi. В качестве внешнего оформления выбран корпус типа TFBGA-289 размерами 14 х 14 мм. и конфигурация однокристальных систем может включать до 64 МБ 16/32-разрядной памяти SDR SDRAM.
В общем, железо вполне себе а) достойное б) проверенное временем.

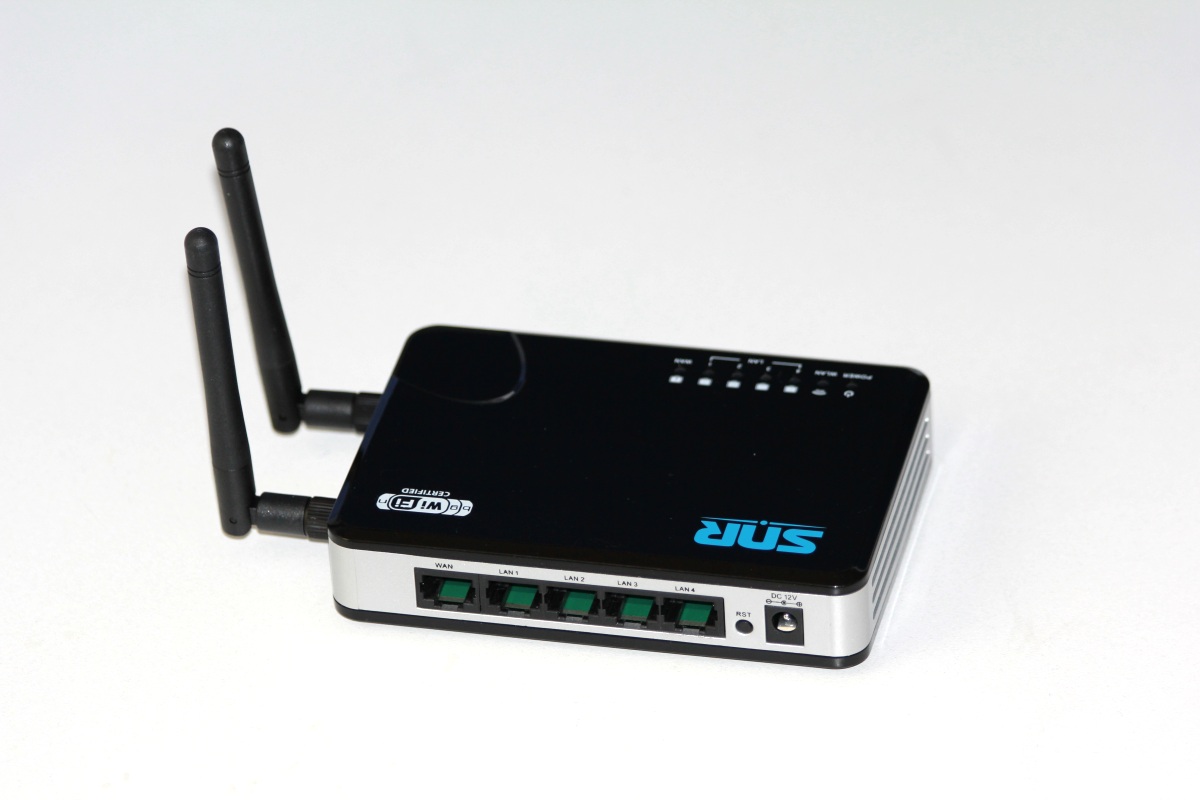

Крупным планом со стороны портов, прибор выглядит так:

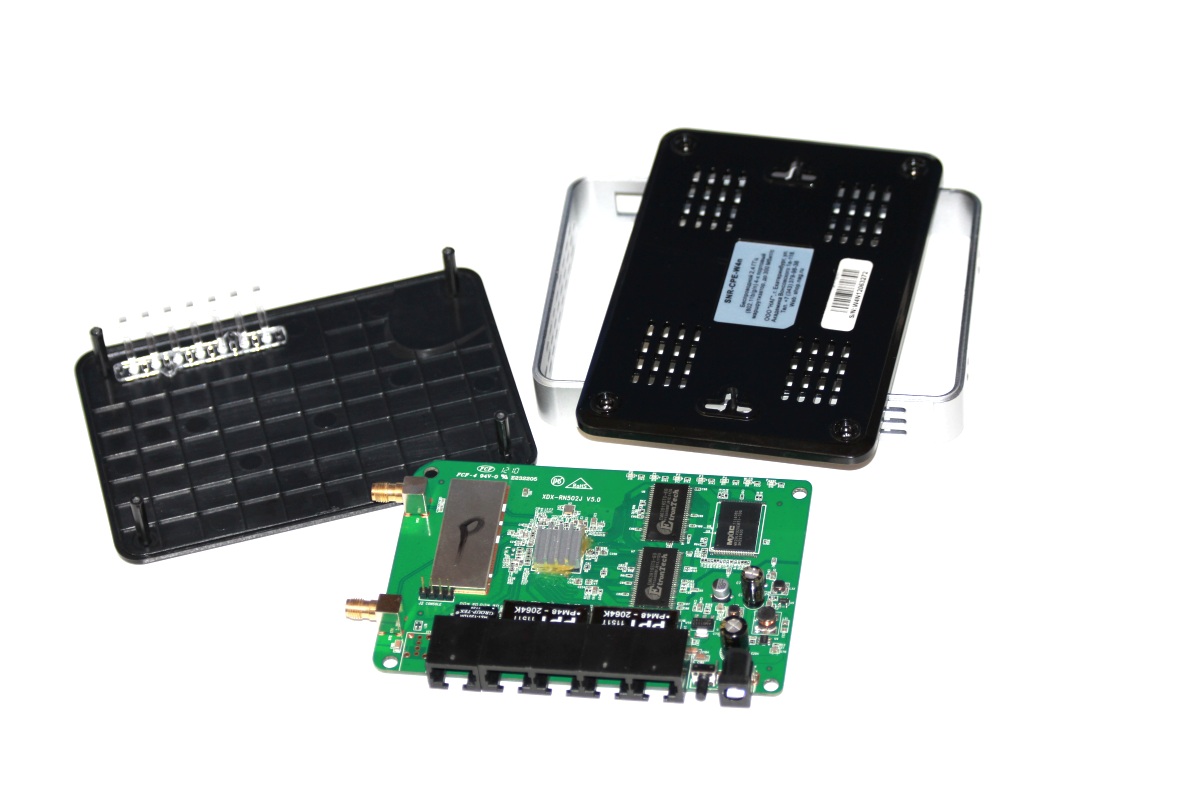

… а если сдвинуть ножки-резинки и вывернуть четыре самореза, то прибор распадается на четыре части (антенны не считаются):
Главное, разумеется, плата. Но корпус о трех деталях выглядит намного аккуратнее, чем некоторые образцы военно-промышленного комплекса Советского Союза, с которыми я имел дело лет *дцать назад - все аккуратненько, облоя нет, толщина пластикового слоя однородна по всем измерениям, посторонних включений и "ракушек" не обнаружено. :)

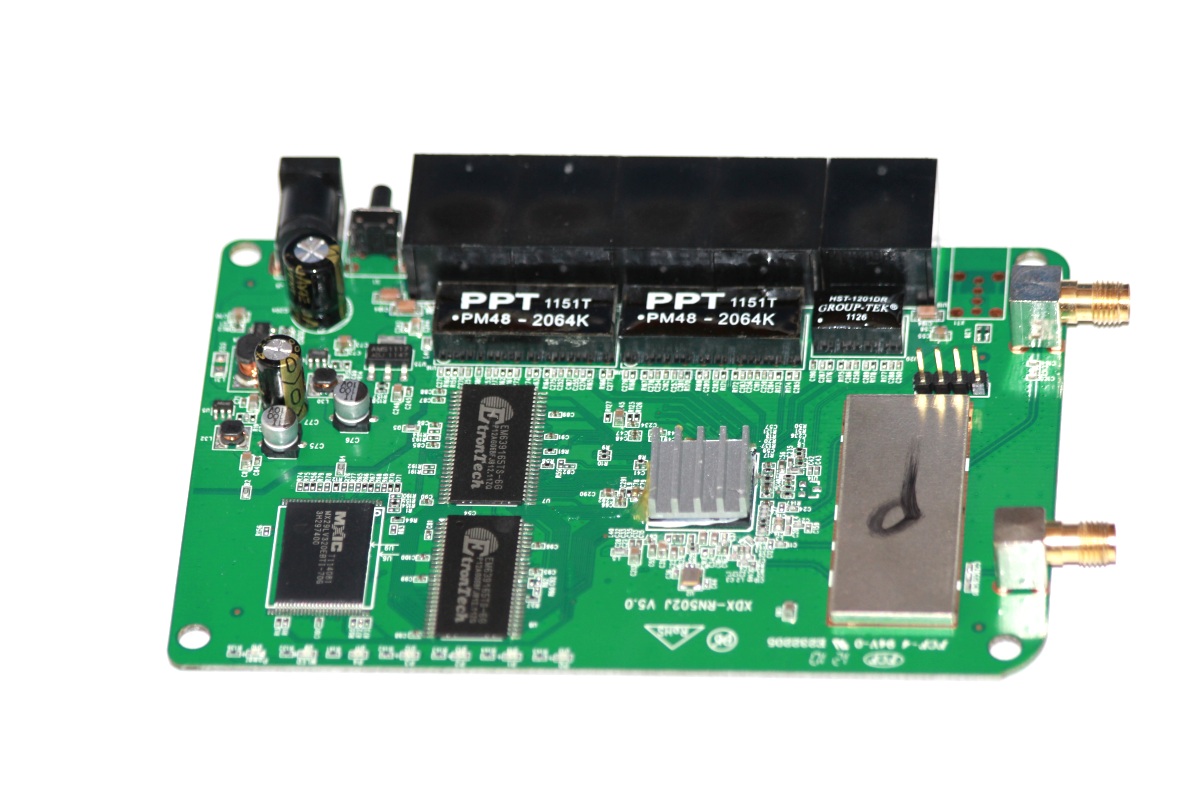

На плате мы имеем какие-то детальки собственно ту самую "однокристальную ЭВМ", закрытую радиатором, с необходимой периферией, радиотрактом и одним коннектором для консольного подключения. Плата также не производит отталкивающего впечатления - плата, как плата. Разве что радиатор на "самую главную" деталь как-то неаккуратно нахлобучен - видны подтеки клея-термопасты, а сам радиатор, если его посильнее нажать, елозит. Но не отваливается. Кстати, с радиатором есть некая история, связанная с китайской культурой кустарного производства (это я где-то в форумах поддержки прочитал, пока разбирался с балалайкой) - радиатор, разумеется, удорожает конструкцию, но он необходим, поскольку микросхема таки при работе нагревается. А хитрые и мастеровитые китайцы в некоторых устройствах радиатор ставить "забывали" с целью экономии. Устройства, что характерно, все же работали. Но недолго. Посему некоторые завсегдатаи Алибабы очень придирчиво смотрят на наличие радиатора, который, в конечном итоге (напомню, устройства подобные данному, выпускаются уже минимум четыре года), стал неким показателем качества.
Итак, в конкретной модели радиатор на однокристальном маршрутизаторе присутствует:
И на этом описание железки можно прекратить, ибо прибор весьма не редкий - только на Алибабе я обнаружил не менее 350 устройств аналогичных данному (что и не удивительно совсем). В некоторых случаях - аналогичных вплоть до корпуса, цвета и устройства коробочки. На Яндекс.Маркете я отыскал порядка двух сотен очень похожих устройств (по характеристикам, доступным в поиске). А вот список устройств, на которых есть возможность установить ПО WR-NL (прошивка, рекомендуемая нашим поставщиком) с комментариями разработчика:
Список, как видно, вполне немаленький. Обозреваемое устройство входит. Кстати, я, как обладатель весьма похожего устройства ZyXEL Keenetic 4G уже два или три года. Более точно вспомнить не могу, поскольку банально забыл о его существовании - работает и работает. Не перегружается, не шумит. Но цена у него в два раза больше, чем у SNR.
Данный материал в серии КПМ уже третья (кстати, намерен продолжать) официальная или четвертая, если посчитать прошлогодне-новогоднюю "Святочные гадания на Wi-Fi". Во всех статьях я утверждал, что использование Wi-Fi, так или иначе, затронет всех провайдеров, независимо от личного отношения инженеров к данной технологии.
Позволю себе еще раз напомнить, почему так произойдет:
Разумеется, есть и проблемы. Особенно в городах. Особенно в крупных.

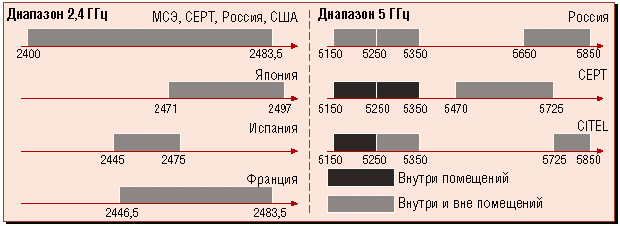

Однако обещанная картина с частотными присвоениями, показывает, что по сравнению с Россией, дозволенный диапазон, например во Франции, несколько уже:

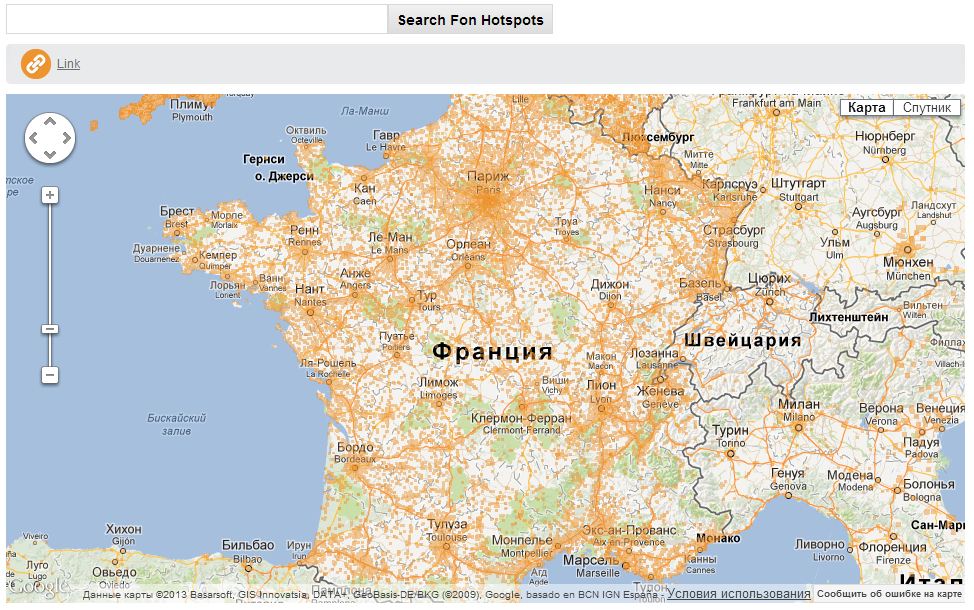

…что абсолютно не мешает сети Fon покрыть территорию всей страны оранжевыми точками, плотнее, чем большая тройка покрывает Московскую область:
Так что любые возражения от техноперфекционистов разбиваются о деньги клиентов, которым нужно "вафлю". И ее нужно дать, иначе клиенты пойдут в другое место.
О различных способах монетизации технологии тоже можно спорить, поелику их достаточное количество и это было рассмотрено в первой части "КПМ". Во второй части рассматривался частный случай с рекламными моделями.
А сегодня мы рассматриваем более приземленную и естественную модель применения данной технологии - оконечивание ethernet и установление коммуникации именно, что "последнего метра". Для злостных хейтеров Wi-Fi я еще раз подчеркну - последнего метра. Что абсолютно не эквивалентно покрытию города-миллионника или обслуживанию сотен абонентов в вагоне метрополитена. В ближайшем будущем (да уже и в настоящем) провайдер без возможности установки беспроводного роутера будет считаться не клиентоориентированным и не заслуживающим внимания со стороны вдумчивого абонента.
Разумеется, любой пользователь может самостоятельно купить (про Яндекс.Маркет уже упомянуто) и установить маршрутизатор у себя в квартире. Но это должен быть относительно продвинутый пользователь. Пользователь же "обычный" (а именно за него сейчас будут развертываться основные маркетинговые войны) пойдет к тому оператору, который сделает "красиво".
И вот тут SNR и поможет.
Гибкое и проверенное решение дозволяется брендировать и имеется возможность "затачивать" маршрутизаторы под конкретного оператора, причем, за весьма невеликие деньги, сравнимые с одним ARPU. А это настолько мало, что маршрутизаторы принципиально можно раздавать и бесплатно в рамках акций типа "первый месяц бесплатно", только вместо "месяца" отдавать красивые "коробочки с интернетом", и рассказывать, что "у нас вовсе не нужно тянуть провода по плинтусу".
Сделать собственный маршрутизатор не просто. А очень просто.

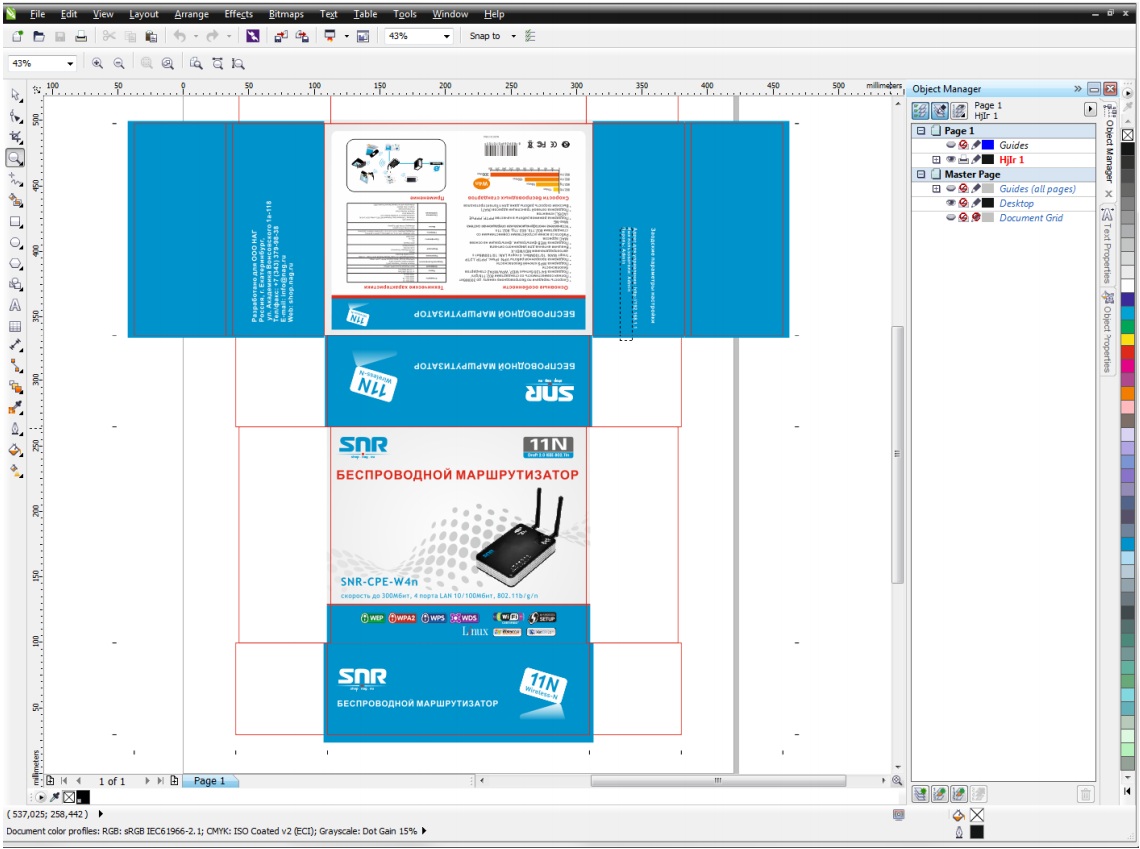

Для начала - внешний вид. SNR позволяет (думаю, при соответствующих объемах - из-за пары десятков устройств можно угореть хотя бы на полиграфии, уточняйте у менеджеров) подготовить собственную коробку, раскрашенную в корпоративные цвета оператора:

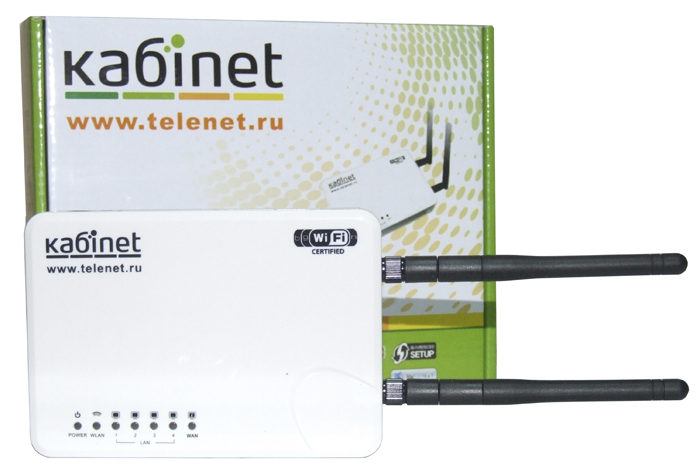

… простым изменением Corel-файла по подготовленной развертке. С этим легко справится отдел маркетинга. Вот готовые примеры брендирования:

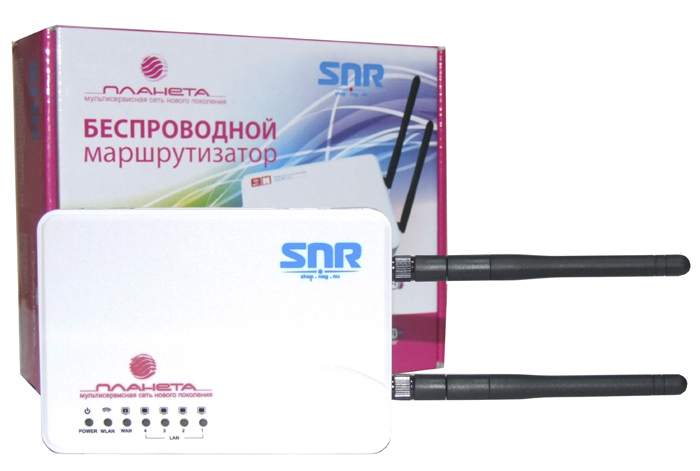

… или вот:
Видно, что коллеги не ограничились коробкой, но еще сделали нанесение логотипов на собственно устройство, что абсолютно верно, ибо коробки, как правило, выбрасывают или складывают в местах хранения хлама.

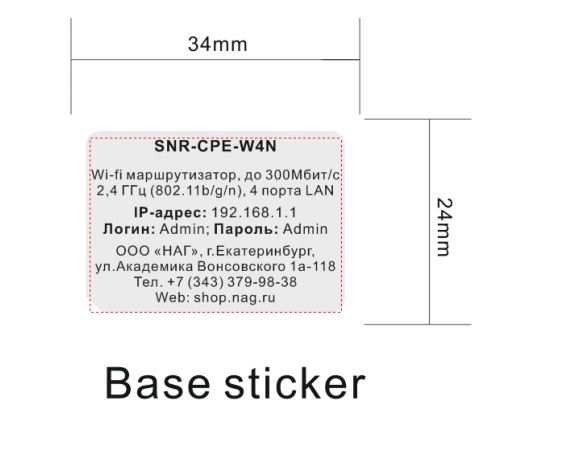

Я бы еще телефон техподдержки обязательно и КРУПНО написал. Потому что так же кастомизируемый стикер находится на обратной стороне устройства:
… которое не так заметно и не так очевидно, что "в случае неисправности - выдернуть шнур перевернуть маршрутизатор и набрать телефон". Писать адрес сайта на лицевой стороне устройства - идея нормальная, но если у пользователя "не работает интернет", то на сайт он никак попасть не сможет.
На самом деле, кастомизировать можно любую коробочку, конечно же. Идем на Митинский/Савеловский рынок (они живы еще?) или на Алибабу, заказываем нехилую партию роутеров "со скидками" и самостоятельно обклеиваем их собственными стикерами, которые тут же печатаем на самоклейке. Но, согласитесь, что времена кустарщины давно прошли. Да еще и не факт, что эдакие коммЭрческие упражнения приведут к экономии. Наклейки, время, транспорт - все стоит некоторых денежных сумм. А еще имеется риск получить глючную железку...

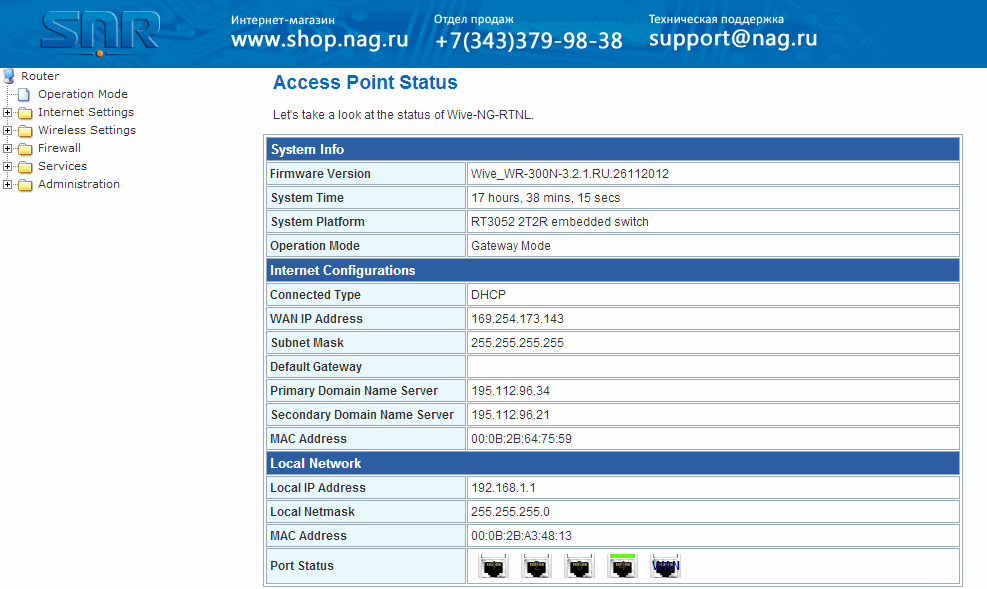

Но самое интересное, конечно же, заключается в ПО, которое так же можно "заточить" под собственные нужды. Как уже говорилось выше, чипсет работает на спецверсии Linux, а это означает открытый исходный код и массу вариантов firmware для устройства. Из коробки маршрутизаторы оборудованы гибчайшей прошивкой класса DD-WRT. Но специалисты SNR предлагают более интересное решение – Wive_WR, статус-экран которой выглядит так:

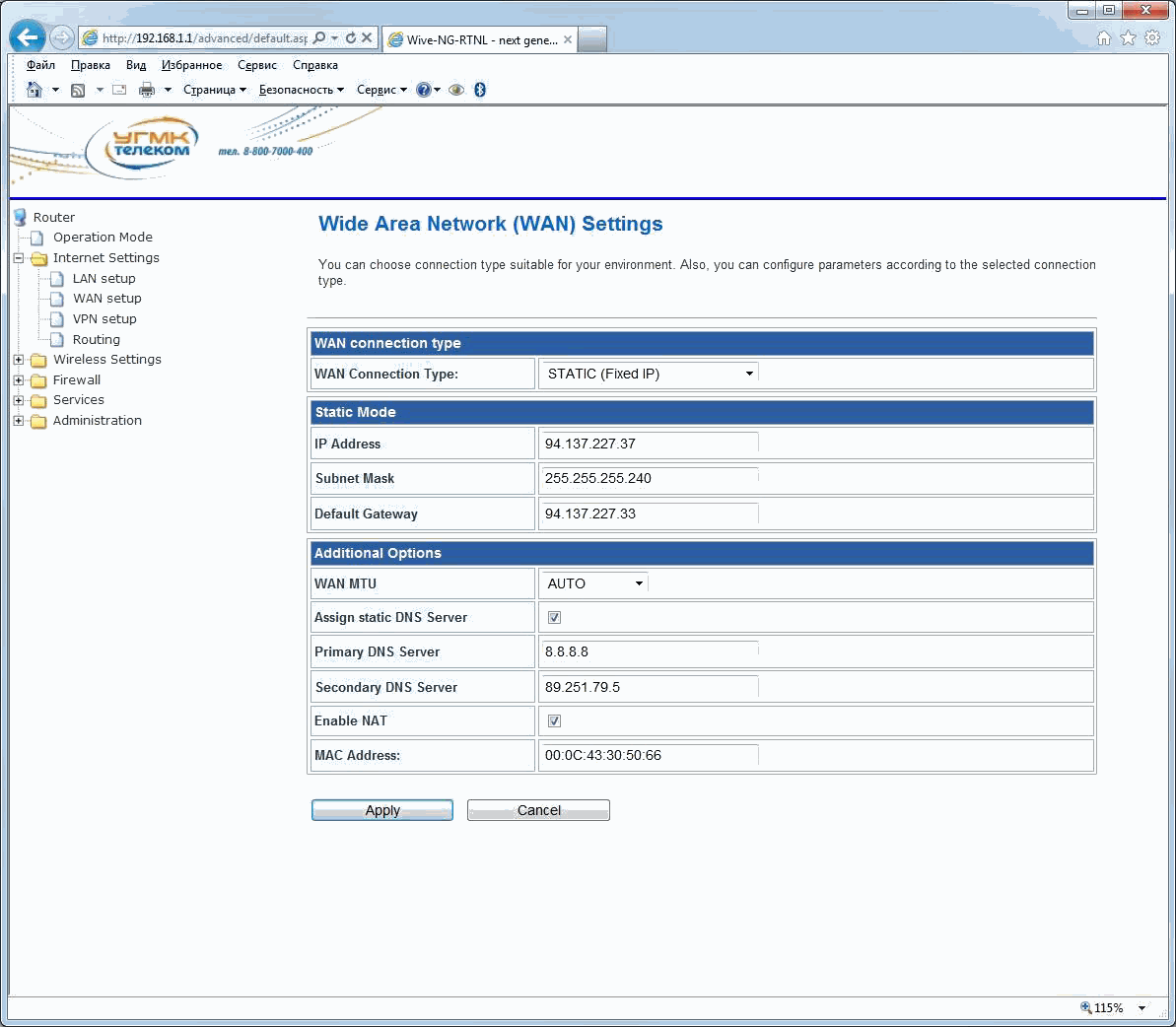

… который легко (при вмешательстве специально обученных специалистов) может стать таким:
То есть, кастомизации поддается не только коробочка и стикеры на роутере, но и внешний вид, и логическое устройство настроечных меню.
В идеале, для совершенно неподготовленных пользователей я бы оставил буквально два пункта:

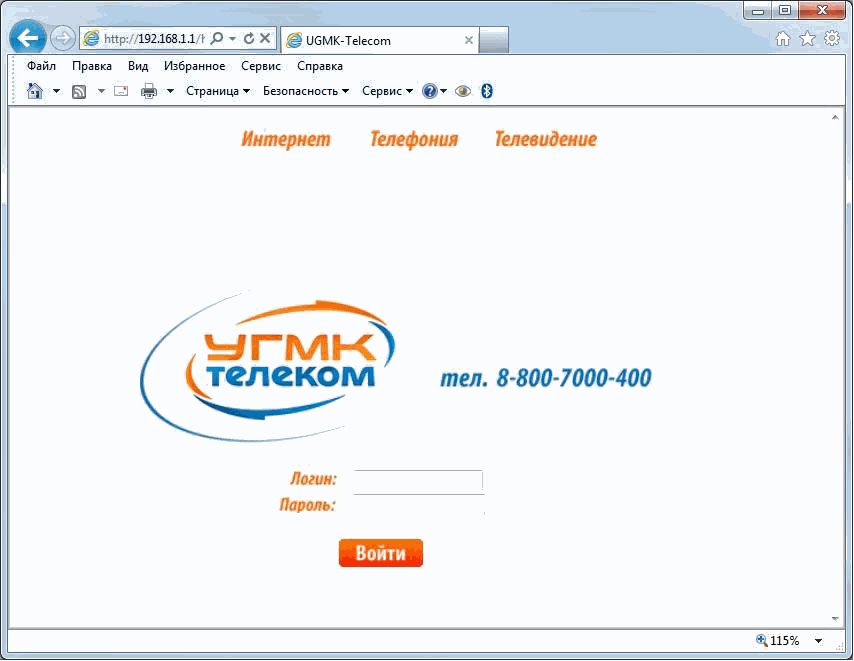

Авторизацию клиента у провайдера:
… которая доступна при любом раскладе, если пользователь пытается подключиться к Сети, но роутер еще "не знает" реквизитов клиентской авторизации.

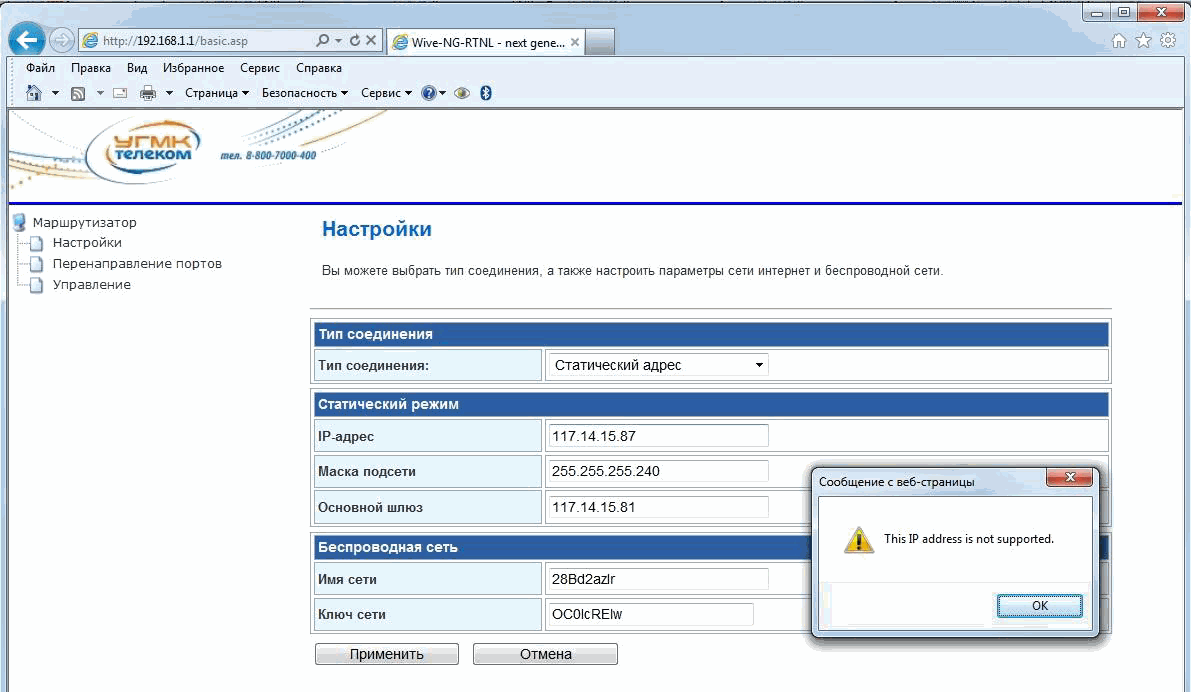

И ввод пароля для домашней Wi-Fi сети:
… последний скриншот я бы назвал сложным - пользователю совершенно нет практической необходимости знать статический у него адрес, или динамический.
Ввел пароль провайдерской авторизации, придумал название домашней сети и ввел пароль для нее. Ну, может еще выбор канала для wi-fi. Все это должно сопровождаться исчерпывающей справкой в текстовом виде, написанной для "тех, кто служил на бронепоезде".

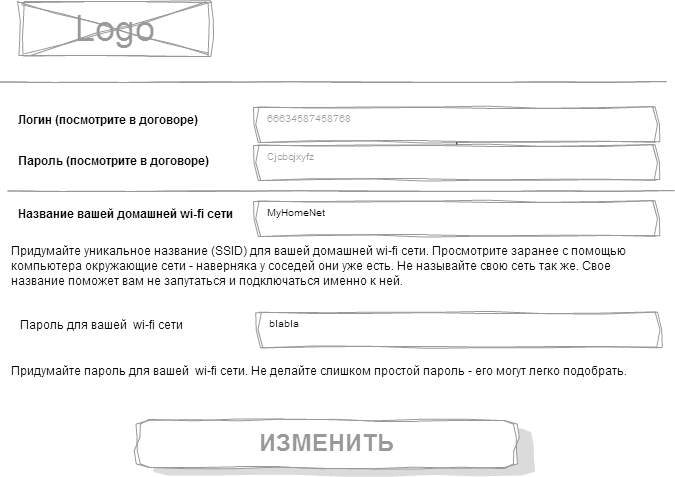

По моему разумению, первая страница, доступная при включении новенького роутера, должна выглядеть так:
… я всего лишь попробовал смоделировать в wireframe, как должен выглядеть пользовательский интерфейс. Однако для продвинутых пользователей стоит оставить и расширенные настройки - мало ли. Может пользователи захотят организовать какой-нибудь SAN внутри своей сети, или еще какую "сложную штуку". Мешать им не надо и где-нибудь в уголке оставить ссылку на "расширенные настройки", при переходе на которые должно быть крупно написано: "Расширенные настройки предназначены для специально обученных людей. Если вы не такой, то любое изменение настроек может привести к поломке интернетов". Как-то так.
А еще, можно, например, добавить массу фич, о которых стоит подумать. Например (то, что приходит в голову, но решительно не исчерпывающее):
На этом моя фантазия почему-то исчерпалась. Для подготовленного пользователя, повторюсь, можно нужно оставить "профессиональные" настройки, предварительно предупредив, что эксперименты, конечно, приветствуются, но техподдержка не знает, как “пробить” железные двери и железобетонные перекрытия. Ну и всего разнообразия домашнего оборудования SAN/NAS, медиапроигрывателей и торрентограбилок техподдержка знать не в состоянии. Хотя...
В завершении, еще раз напоминаю, что я с удовольствием пообщаюсь с разработчиками и поставщиками интересных телеком-решений на предмет обозрения их на страницах Наг.ру. Ключевое слово - интересных. Yet another "ай-пи ти-ви" или "вот тут у нас офигенная фигня, только мы не придумали, кому она нужна" обозревать скучно, грустно и не интересно. Пишите, звоните - я всегда доступен для диалога.
От редакции: если у вас есть чем поделиться с коллегами по отрасли, приглашаем к сотрудничеству.
Материал:
Когда мне предложили обозреть это устройство от широко известного бренда SNR, я согласился не раздумывая. Во-первых, потому что я постоянный автор ресурса уже три года (или даже больше), и было бы странно не поинтересоваться. Во-вторых, всегда интересно взять и поковырять коробочку, причем не любопытства ради, но пользы для. И вот - коробочка получена, а затем разобрана...
Полный текст
есть такие нанотехнологии:
http://www.youtube.com/watch?v=MPlprZVszRs
поржал, помоему у него в бассейне аубук g3 или g4, я такой даром отдал, потому что он мертворожденный изначально
rt3052 - уже относительно старенький.
Дуал банд вафли там нет.
Проц тоже слабоват.
Пихать торрент клиента в такие девайсы - извращение.
Собственно, торренты на маршрутизаторе - извращение. Они должны в медиаплеере жить.
Эксперименты с плеером на 1077DD++ показали что больше мегабайта в секунду ему трудно тянуть, и лучше при этом не показывать кина.
А памяти там 128 метров, проц не слабее и юзби по лучше организованно.
Кроме компа, торрентам место в NAS - там и памяти и проца достаточно, есть нормальное SATA и диски, и делать им особо нечего, но они не обоснованно дороги и их мало кто берёт.
Ок. Торренты вычеркиваем.
Как это вычеркиваем ?
У меня на Zyxel Keenetic с таким же процом torrent крутится, мои авторские и редкие раздачи поддерживает.
Уж больше года.
Плюс удобно редкие вещи на него для закачки скидывать.
Стоит себе и ждёт пока сидер появится...
Я тоже когда брал себе keenetic на эту опцию внимание не обращал, однако оказалось фича полезная.
И кстати уже вообще доступен следующего поколения чип от Ralink RT3662 (например Asus RT-N56U), в котором проц работает на частоте 500 mhz против 384 у описываемого в данном устройстве RT3052.
По тестам он обеспечивает до 16 мбайт скорости при использовании его в качестве NAS-а.
У этого уже достаточно даже для просмотра 3D BD-образов...
А я не разобрался с этим в Кинетике. У меня торрентами NAS занимается... в интерфейсе торренов не обнаружил. Прошивку надо обновить?
Хотя... подумал-подумал. Скорости у меня предостаточно, чтоб смотреть все он-лайн, а 3Д-БД - баловство :)
Вопрос: сколько стоит система на RT3662?
Из коробки USB-приложения -> Торренты -> [Выбираем наш, уже смонтированный, винт; выбираем папку, куда лить торрент; далее по вкусу] -> Запустить.
У меня Keenetic качает максимум на 10Мбит\с и успевает раздать мне DVDRip по WiFi, всё уже упирается в скорость винта и скоро упрется в USB.
ZyXel пора USB 3.0 делать на Keenetic.
