Доброго времени суток, коллеги! Хочу рассказать об опыте внедрения на нашей сети маршрутизатора фирмы Ericsson SmartEdge 100. Почему именно он и как мы выбирали оборудование для апгрейда, я бы предпочел оставить за кадром, чтобы избежать ненужных размахиваний флагами. Расскажу лишь о самом роутере, впечатлениях от работы с ним и тех подводных камнях, что нас ждали.
Все, что здесь описано, актуально для SeOS 6.2.1 и соответствующей библиотеки документации.
Начну с технических характеристик, которые Вы и сами можете легко найти, но для порядка, посмотрим что же мы имеем.
Основные параметры:
Собственно, это все параметры, что интересовали меня в первом приближении. Ну и разумеется, интересовали гигабитные интерфейсы, а их на коробку всего лишь 6. Мало? Ну зато честно, при заявленной производительности. В итоге роутер заказали в НАГе, договорились, что будем ждать до 8 недель, но фортуна улыбнулась и желанная железка приехала быстрее — всего через две недели после оплаты счета.
Про интерфейсы и их нумерацию...
Как я уже сказал, всего на коробку 6 гигабитных интерфейсов, но это не совсем так. На «теле» есть 4 гигабитных порта, из них два могут быть использованы для форвардинга (это combo-порты медь/оптика) и еще два, исключительно для управления. При заказе мы взяли еще две MIC карты с медными гигабитными портами — MIC-SE100-2GE-TX. Есть так же вариант с SFP портами — MIC-SE100-2GE-FX.
Таким образом, на нашем роутере два гигабитных порта для управления и шесть для форвардинга. Роутер к нам пришел с уже инсталированными картами, поэтому процесс установки описать не смогу, но думаю он стандартный.
Как оказалось, обе карты стоят во втором слоте. Первый слот — это порты для управления.

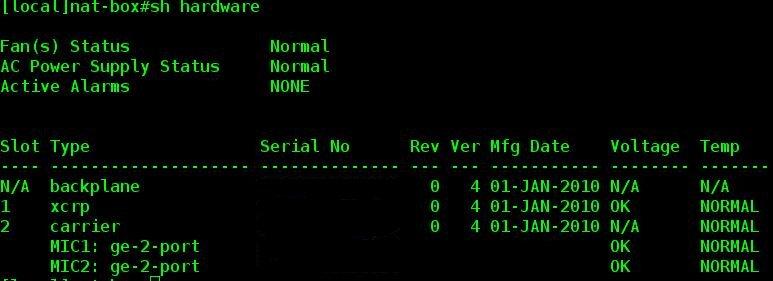

Смотрим железо:
Обе MIC карты во втором слоте. На «теле» есть маркеры, указывающие на номера портов, несколько озадачившие меня.
Как оказалось, порты имеют номера: 2/1 и 2/2 для встроенных портов, 2/3 и 2/4 для первой MIC карты, и 2/15 и 2/16 для второй MIC карты. Чем обусловлена такая нумерация, я могу только догадываться.
Базовая настройка
CLI маршрутизатора порадовал. Судя по всему, хоть об этом и скромно молчат официальные документы, ядро управления построено на NetBSD. В CLI привычно работает справка по нажатию «?» в конце командной строки и автодополнение, тоже традиционно — по «TAB».
Приглашение CLI выглядит как:
[context-name]hostname#, а при выполнении операций по конфигурированию:
[context-name]hostname(config)#
Переход в режим конфигурирования осуществляется командой config и далее, если конфигурирование осуществляется в пределах некоторого контекста:
contex <context-name>
Каждое действие по конфигурированию SE100 является транзакцией и должно быть принято к исполнению командой commit , либо отменено командой abort. Текущие транзакции можно увидеть: sh transaction
В SE100 воплощены несколько необычных для цисковода концепций. В частности «контексты».
Контекст - это изолированный виртуальный маршрутизатор с обособленным набором пользователей, служб и сервисов. Что-то типа VRF, но с более широкими возможностями.
По-умолчанию, мультиконтекстность на роутере отключена. При необходимости включается командой: service multiple-contexts .
Каждый контекст имеет свой набор пользователей и сервисов. Под сервисами подразумеваются как сервисы динамической маршрутизации, обмен mpls метками, snmp, так и ssh/telnet/ftp/sftp/tftp сервер и клиенты (tftp только клиент!). Между контекстами возможна маршрутизация. Маршрутизация между контекстами включается так же, как отдельная служба, командой: service inter-context routing
После включения службы ssh, залогиниться в нужный контекст можно так: ssh -l username@context-name IP. Разумеется, предварительно создав пользователя в контексте, либо уже работая на маршрутизаторе: context <ctx-name>.
Интерфейсы и порты
Конфигурирование интерфейса производится в рамках контекста, в котором работает интерфейс, а конфигурирование порта — в глобальном конфигурационном режиме.
При покупке меня так же волновал вопрос работы SE100 с SFP модулями не одобренными Ericsson. Как оказалось, SE100 всеяден. Сейчас в нашем SE100 работают два модуля — от D-Link и Cisco. Вполне успешно. Порт с модулем от D-Link сходу не поднялся, помогла команда auto-negotiate force enable.
В рамках задачи, нам нужно настроить NAPT , 3 BGP сессии и немного отфильтровать трафик с аплинков. Начнем с NAT'a.
NAT
В технических характеристиках указано, что SE100 поддерживает до 1M NAT трансляций. Как нас заверил тех. специалист продавца, роутер с этим справляется не уходя в «штопор».
Раньше мы натили наших клиентов на 16 реальных адресах и так и оставим.
Для настройки NAT необходимо:
Так как мы успешно перешагнули гигабит, но 10GE портов на ядре сети не имеем, от SE100 в ядро сети решили кинуть EtherChannel из трех гигабитных линков. Настроили, LACP успешно поднялся, но оказалось, что NAT policy нельзя использовать на интерфейсе, к которому привязана link группа. Увы, в документации об этом ничего не было сказано.
Конфиг link-group выглядел вот так:
link-group users ether description linkgroup-logical-iface bind interface users inet mac-address auto lacp active ! port ethernet 2/4 description linkgroup-users no shutdown link-group users ! port ethernet 2/15 description linkgroup-users speed 100 no shutdown link-group users ! port ethernet 2/16 description linkgroup-users no shutdown link-group users ! interface users ip address 192.168.3.254/30 ip mtu 1500 ip verify unicast source reachable-via rx allow-default ! service load-balance ip layer-4
Зато из документации выяснилось, что роутер умеет ECMP — equal cost multi path, а саппорт Ericsson заверил , что фича работает глобально, не только для link-group.
В итоге в сторону ядра настроили три L3 линка, а также включили балансировку по Layer4.
Балансировка включается командой: service load-balance ip...
Вот так выглядит конфигурация интерфейсов, смотрящих в ядро сети:
interface users-246 description -c65k-g3/7- ip address 192.168.3.246/30 ip mtu 1500 ip icmp suppress packet-too-big ip arp timeout 900 ! interface users-250 description -c65k-g3/9- ip address 192.168.3.250/30 ip mtu 1500 ip icmp suppress packet-too-big ip arp timeout 900 ! interface users-254 description -c65k-g3/15- ip address 192.168.3.254/30 ip mtu 1500 ip icmp suppress packet-too-big ip arp timeout 900
Теперь создаем policy access-list со списком сетей, для которых будем выполнять NAT:
policy access-list Users seq 10 permit ip 172.31.0.0 0.0.0.31 class NAT-0 seq 20 permit ip 172.31.0.32 0.0.0.31 class NAT-32 seq 30 permit ip 172.31.0.64 0.0.0.31 class NAT-64 seq 40 permit ip 172.31.0.96 0.0.0.31 class NAT-96 seq 50 permit ip 172.31.0.128 0.0.0.31 class NAT-128 seq 60 permit ip 172.31.0.160 0.0.0.31 class NAT-160 seq 70 permit ip 172.31.0.192 0.0.0.31 class NAT-192 seq 80 permit ip 172.31.0.224 0.0.0.31 class NAT-224
policy access-list отличается от обычного acl тем, что каждое правило или набор правил, могут быть классом, который потом можно использовать, в частности при настройке nat policy, forwarding policy или qos.
Есть ограничение, которое я возможно пропустил при чтении документации — в одном policy access-list не может быть более 8 классов. Для нас это оказалось важным моментом.
Создаем nat пулы:
ip nat pool NAT-0 napt multibind address X.X.X.3/32 port-block 1 to 15 address Z.Z.Z.4/32 port-block 1 to 15
Таких пулов в нашей конфигурации — 8 штук, по количеству классов в polcy acl.
napt — ключевое слово, указывающее на то, что адреса используемые в пуле, будут задействованы в NAPT policy.
multibind — обязательное ключевое слово, если пул будет использоваться в политике, прикрепленной на несколько интерфейсов, а это как раз наш случай. Без этого тоже работает, но не все, что выяснилось в нашем случае, через сутки. :)
Опция port-block указывает на блок номеров портов которые будут использоваться для NAPT. Номера портов разбиты на 16 блоков, по 4096 портов. В моем случае, используются порты с 4096 по 65535. Это сделано для того, чтобы клиентский трафик не был отфильтрован как идущий с well-known порта. Если не указывать port-block, будет использоваться весь диапазон номеров портов.
Ну и теперь политика:
nat policy NAT connections icmp maximum 50 ! Default class ignore admission-control tcp admission-control udp admission-control icmp endpoint-independent filtering udp ! Named classes access-group Users class NAT-0 pool NAT-0 inet timeout tcp 18000 timeout udp 60 timeout fin-reset 60 timeout icmp 30 timeout syn 60 admission-control icmp endpoint-independent filtering udp
Привожу не всю политику, а только класс по умолчанию и один определенный мной класс, так как в дальнейшем все повторяется за исключением имени класса и пула. В мом примере, NAPT выполняется для ACL Users и класса из этого ACL NAT-0 в пул NAT-0. Трафик, что не попадает под описанные классы, просто проходит без изменений( действие для Default class - ignore). Для каждого класса может быть настроен admission-control , для tcp, udp и icmp.
Внимание!!! Admission-control действует на весь класс! То есть, если в классе подсеть из 32 хостов, правило действует на них как на один объект. В нашем примере показано ограничение: 50 одновременных трансляций протокола icmp на класс. Также, для каждого класса, может быть настроено время жизни различного рода трансляций, что позволяет оптимизировать нагрузка на маршрутизатор.
Обязательно укажите в настройках политики endpoint-independent filtering udp, без этого могут быть проблемы с voip, и on-line играми. Кстати, об этом в документации тоже, увы, не сказано.
Ну и назначаем политику на интерфейс:
interface users-246 description -c65k-g3/7- ip address 192.168.3.246/30 ip mtu 1500 ip icmp suppress packet-too-big ip arp timeout 900 ip nat NAT
Как я уже выше писал, при создании пула, который будет использоваться в политике, прикрепленной на несколько интерфейсов, обязательно нужно указать multibind. Без этого также осуществляются NAT трансляции, но не работает endpoint-independent filtering.
Каждый пул имеет строго определенное кол-во трансляций. Выделение ресурсов ASIC под трансляции осуществляется на уровне порт-блоков. Как-только какой-либо пул алоцирует в ASIC последний порт-болк, SE сбрасывает об этом сообщение в syslog. Это означает, что нужно либо расширить пул доп. портами, либо уменьшить количество хостов в классе, для которого производится трансляция. Отслеживая приход этого сообщения, можно эффективно мониторить перегрузку по NAPT трансляциям. Сообщение выглядит следующим образом:
[local]Redback#Nov 22 05:21:22: %NAT-6-INFO: Out of nat pool addr/blk for slot #num pool $PoolName ctxt #ctxNum -55107104, где
#num — номер карты,
$PoolName — имя пула,
#ctxNum — номер контекста.
Настройка BGP
Тут все достаточно стандартно. Даже скучновато было. Отличий от настройки маршрутизаторов Cisco минимум, за исключением пожалуй более логичной структуры конфигурации у Ericsson.
У нас три аплинка, от каждого мы берем FV, режем префиксы с маской длиннее /24 и анонсируем нашу AS и две наших сети.
Конфигурация выглядит примерно так:
router bgp XXXXX router-id X.X.X.X multi-paths external 2 fast-reset 10 address-family ipv4 unicast flap-statistics network A.A.A.A.0/22 network B.B.B.B.0/21 ! neighbor Z.Z.Z.Z external remote-as XXXX update-source uplink1 send community send ext-community address-family ipv4 unicast route-map FullView in prefix-list ourAS out ! neighbor Y.Y.Y.Y external remote-as YYYY update-source uplink2 send community send ext-community address-family ipv4 unicast route-map FullView in prefix-list ourAS out ! neighbor W.W.W.W external remote-as WWWW update-source uplink3 send community send ext-community address-family ipv4 unicast route-map FullView in prefix-list ourAS out
В таком простом виде, как видите, отличий нет. Возможно при более сложных конфиграциях они и появятся.
И напоследок..
Общие впечатления от работы с маршрутизатором остались скорее положительные, хотя как и у всех вендоров, не все идеально. Отмечу плюсы и минусы, которые я для себя отметил.
Плюсы:
Минусы:
По моему мнению, маршрутизатор заслуживает внимания и найдет свое применение в малых и средних сетях. Через наш в данный момент суммарно идет примерно 4,2 Gb трафика, 700 Kpps и выполняется 250-300 тысяч NAT трансляций.
Андрей Андрющенко, начальник отдела эксплуатации информационных систем ООО "ГорПТУС", группа компаний "ОсколТелеком".
Материал:
Доброго времени суток, коллеги! Хочу рассказать об опыте внедрения на нашей сети маршрутизатора фирмы Ericsson SmartEdge 100. Почему именно он и как мы выбирали оборудование для апгрейда, я бы предпочел оставить за кадром, чтобы избежать ненужных размахиваний флагами. Расскажу лишь о самом роутере, впечатлениях от работы с ним и тех подводных камнях, что нас ждали. Все, что здесь описано, актуально для SeOS 6.2.1 и соответствующей библиотеки документации.
Полный текст
Немнго дополню - SmartEdge использует две операционные системы VxWorks и NetBSD. За железом следит VxWorks.
А что ж пофиксили баг, что привышении 1000К NAT трансляций VxWorks не зная как реагировать просто давала команду о перезагрузке PPA? Как там натится ftp? А то когда я использовал SE как NAT, все было ужасно, а функциональность CGN (Carrier Grade NAT) не представлен была даже а в roadmap, тогда было приоритетом ipv6 Subscriber.
Вообще железка знатная, но как брас/бордер.. а вот как NAT - под сомнением.
По воводу всеядности SFP, тоже вопрос, лучше юзать родные =)
P.S. из минусов можно вписать еще - есть незадокументированные команды, вот одна из них: мониторинг кол-во трансляций: show card 2 nat translation context xxxx source any
До 1M трансляций не дошли, поэтому ничего сказать не могу. FTP натится нормально, если мы говорим о пассивном режиме.
В чем проблема с SFP?
Ну и касательно недокументированных команд - они есть у всех вендоров(это не в защиту Ericsson, это уже IMHO, не плюс и не минус, а данность).
SFP, которые не являются redback approved вносят задержки в работу SCL линка между PPA и самой VxWorks, в следствии этого VxWorks сносит колпак =) + поддержка ериксона, будет возмущаться по поводу SFP.
Спасибо, за ценную информацию. Учту. Пока саппорт тихо молчит по этому поводу. :)
"У нас три аплинка, от каждого мы берем FV, режем префиксы с маской длиннее /24"
Обьясните пожалуйста, а с какой целью Вы режете префиксы с маской длиннее /24?
Вы говорите ерунду. Некачественных трансиверов (sfp, xfp и т.д.) хватает на рынке. Они могут, например, отдавать неправильную диагностическую информацию, но не вносить задержки 8) Если SFP не будет правильно отвечать, то VxWorks совершенно логично может попробовать перезагрузить карту. Approved как раз и презназначено для того, чтобы быть уверенным в корректном взаимодействии всех компонент системы.
Есть ли у данных устройств функционал, позволяющий отключить проверку first AS в as_path? (аналог 'no bgp enforce-first-as')
FIB не резиновый(а мы принимает 3 FV). То есть, таким образом просто экономими память. По хорошему, надо бы
фильтровать и /24.
Да. В SEOS 6.3, 6.4
